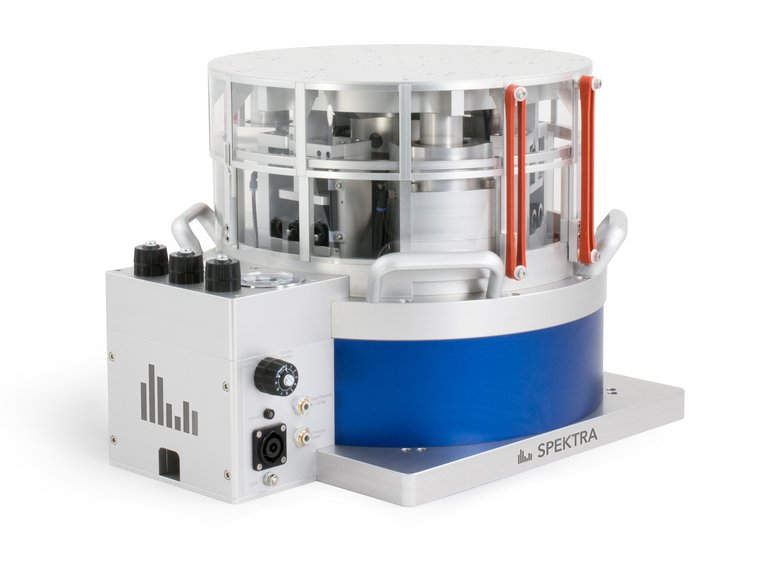

SE-13

Schwingungserreger für hohe Prüflingsmassen

Luftgelagerter elektro­dynamischer Erreger für sehr schwere Prüflinge bis zu 50 kg.
Speziell entwickelt für die seismische Simulation von Komponenten, die Primär- und Sekundärkalibrierung sowie die Prüfung von großen, schweren Geophonen oder seismischen Sensoren.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

SE-13
SE-13
SE-13
SE-13

Key Features

Anwendung

 Anwendung
  • seismische Simulation von Komponenten
  • Primärkalibrierung von Schwingungssensoren (ISO 16063-11)
  • Sekundärkalibrierung von Schwingungssensoren (ISO 16063-21)
  • Kalibrierung von Referenzsensoren

Typische Prüflinge

 Typische Prüflinge
  • schwere seismische Sensoren (Seismometer, Geophone)
  • Sensoren zur Messung von Schwingungsimmissionen (DIN 45669)

Eigenschaften

 Eigenschaften
  • Kraft: 500 N
  • Frequenzbereich: DC … 400 Hz

  • bis zu 50 kg Prüflingsmasse möglich durch einzigartige, reibungsfreie Lastkompensation



Eigenschaften 2


  • Standard-Adapter inkl. Magnetfeldabschirmung
  • effizienter elektrodynamischer Antrieb für Sinus, Rauschen und transiente Signale
  • große Montagefläche: Ø 350 mm
  • geringe Querschwingungen gemäß ISO 16063-21

Produktdetails

Technische Daten

  • Kraft, max.: 500 N
  • Schwingweg, max.: 25 mm (Spitze-Spitze)
  • Frequenzbereich: DC…400 Hz
  • Geschwindigkeit, max.: 300 mm/s
  • Beschleunigung, max.: 60 m/s² (ohne Prüfling)
  • Größe Schwingtisch: Ø 350 mm
  • Prüflingsmasse, max.: 50 kg

Features

  • Standard-Adapter inkl. Magnetfeldabschirmung
  • effizienter elektrodynamischer Antrieb für Sinus, Rauschen und transiente Signale
  • Luftlagerführung für hervorragende Wellenform
  • geringe Querschwingungen gemäß ISO 16063-21

Zubehör (optional)

  • internes Bezugsnormal
  • empfohlener Leistungsverstärker
  • Nulllageregler
  • Kompensation des magn. Streufelds
  • Standard-Adapter
  • individuelle mechanische Adapter

Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.



Performance

Der SE-13 wurde so ausgelegt, dass sich seismische Sensoren mit einer Masse von bis zu 50 kg in ihrem typischen Anwendungsbereich untersuchen und kalibrieren lassen. In Verbindung mit einem Primär-Kalibriersystem wie dem CS Q-LEAP™ können diese Prüflinge bereits ab 0,05 Hz kontrolliert angeregt werden. Andererseits können Geophone und ähnliche Sensoren zur Messung von Schwingungsimmissionen auch bei höheren Frequenzen (315 Hz) vermessen werden, da der SE-13 aufgrund seiner hohen maximalen Kraft von 500 N noch ausreichend hohe Geschwindigkeitsamplituden erzeugen kann.
Die folgenden Diagramme zeigen typische Leistungskurven des SE-13. Für die Geschwindigkeit und die Beschleunigung sind jeweils die maximal erreichbaren Amplituden für verschiedene Prüflingsmassen in Abhängigkeit von der Frequenz angegeben.

Velocity with various payloads

Detailansicht

Acceleration with various payloads

Detailansicht

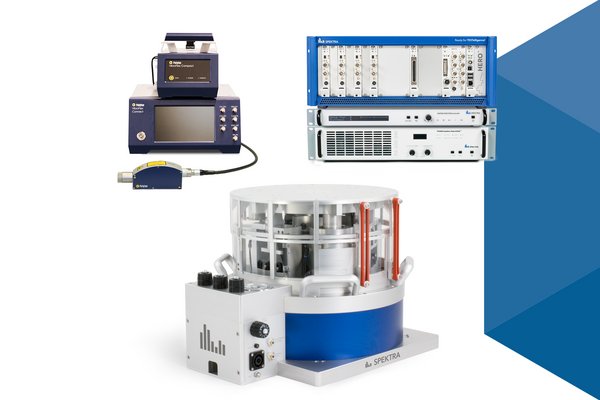

CS Q-LEAP™ SINE mit SE-13

CS Q-LEAP™ SINE mit SE-13

Kalibriersystem mit luftgelagertem elektrodynamischem Schwingungserreger SE-13

zur seismischen Simulation und hochgenauen Sekundärkalibrierung von Seismometern und Geophonen (0,2 Hz….400 Hz)

enthält HERO™ Schwingregelsystem und luftgelagertem elektrodynamischem Schwingungserreger SE-13

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt



Zubehörkoffer Standard

Zubehörkoffer Standard

für Schwingungskalibriersysteme

Sortiment mit Standard-Zubehör für die Kalibrierung von Schwingungs­sensoren im Labor.
Das Set enthält geeignetes Werkzeug, Adapter und erforderliches Hilfsmaterial für eine sorgfältige und effektive Kalibrierung.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…

Download Datenblatt

PA 500 DM

PA 500 DM

500 VA Leistungsverstärker

Er bietet einen max. Frequenzbereich DC...200 kHz, geringe harmonische Verzerrung, hohe Betriebszuverlässigkeit auch bei Temperatur- und Netzschwankungen und hilfreiche Schutzfunktionen.

Für alle Schwingungserreger die einen 500 VA Leistungsverstärker (Lastimpedanz 4 Ω) benötigen.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt
