APS 129
ELECTRO-SEIS® Modalerreger mit Schwingtisch für hohe Prüflingsmassen bis zu 23 kg und Frequenzen bis 200 Hz.
Speziell entwickelt für die Kalibrierung und Prüfung von großen und schweren Tieffrequenz-Sensoren und zur Sensorcharakterisierung (z.B. für Geophone oder schwere seismische Sensoren).
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
Produktdetails
- Kraft, max.: 133 N / opt. 186 N (Sinus-Spitze)
- Weg, max.: 158 mm (Spitze-Spitze)
- Frequenzbereich: DC…200 Hz
- Schwingtisch 254 mm × 254 mm
- Nutzlast, max.: 23 kg
- sehr geringe Querschwingung
- effizienter elektrodynamischer Antrieb
für Sinus-, Zufalls- oder dynamische Wellenformen
Detailierte Angaben siehe aktuelles Datenblatt. Änderungen vorbehalten.
Performance
Prüflinge (DUTs) mit einem Gewicht von bis zu 23 kg (50 lbs) können auf Beschleunigungswerte gebracht werden, wie sie typischerweise in seismischen Spezifikationen zu finden sind. Die Leistungsbereiche des APS 129-Shakers mit dem PA 500 DM-Leistungsverstärker sind in der folgenden Grafik dargestellt. Diese Bereiche stellen die maximale Beschleunigung mit leerem Tisch (ohne montierte Nutzlast) dar, die auf dem Tisch erreicht werden kann.
Querbeschleunigung

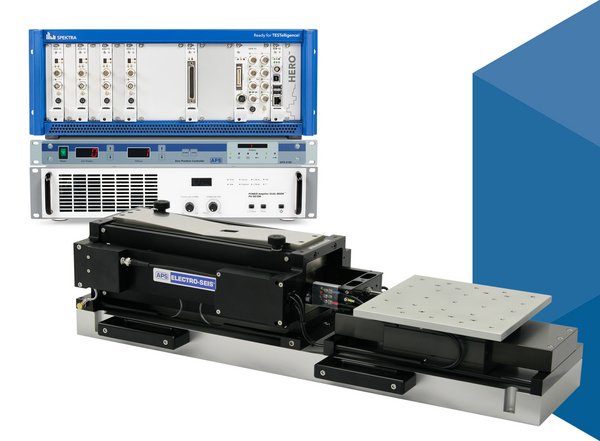

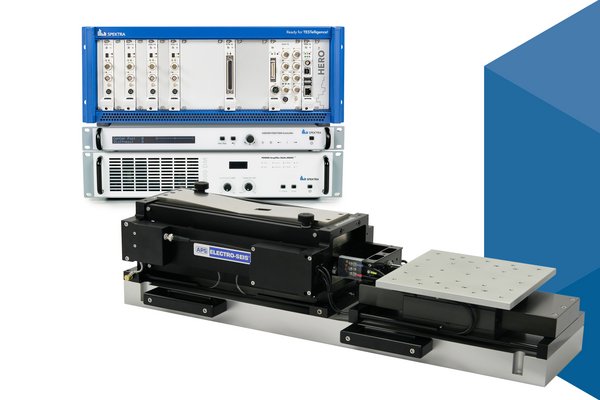

CS Q-LEAP™ SINE mit APS 129
Für die hochgenaue Kalibrierung von Seismometern, Geophonen und schweren Prüflingen mit sinusförmiger Anregung bis 200 Hz;
mit HERO™ Schwingregelsystem und luftgelagertem Schwingungserreger APS 129.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

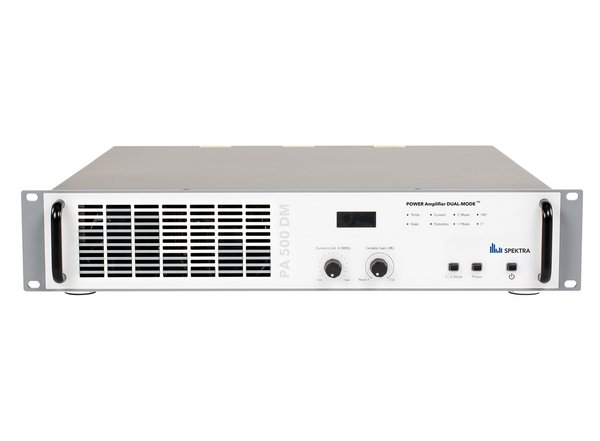

PA 500 DM
Er bietet einen max. Frequenzbereich DC...200 kHz, geringe harmonische Verzerrung, hohe Betriebszuverlässigkeit auch bei Temperatur- und Netzschwankungen und hilfreiche Schutzfunktionen.
Für alle Schwingungserreger die einen 500 VA Leistungsverstärker (Lastimpedanz 4 Ω) benötigen.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
Ähnliche Produkte

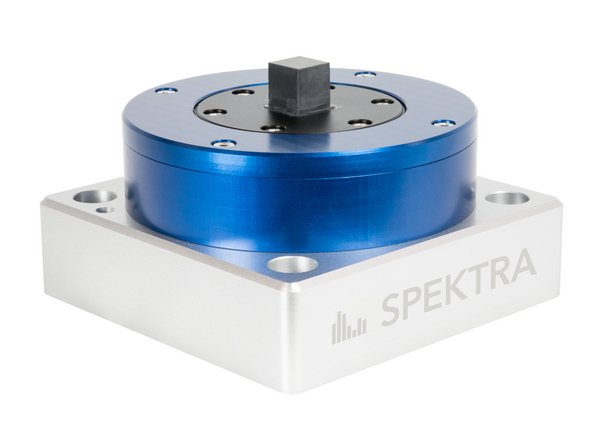

SE-16
Robuster Erreger, speziell für hochfrequente Schwingungsanregung kleiner Bauteile und Sensoren in Längs- und Querrichtung
Prüflinge können in beliebiger Orientierung zur Schwingungsachse oben oder an den Seiten der Armatur aus technischer Keramik angeklebt werden.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…
SE-20
Innovativer federgelagerter Schwingungserreger mit komplett neuem Antriebssystem aus der SE-2X-Erregerserie.
Der SE-20 bietet einen sehr breiten Frequenzbereich, geringe Querschwingungen, einen weiten Temperaturbereich und hohe Nutzlast. Neben qualitativ hochwertigen Komponenten, liegt der Fokus auf einem vielseitigen Anwenderfeld und einfacher Implementierung in bestehende Testumgebungen.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

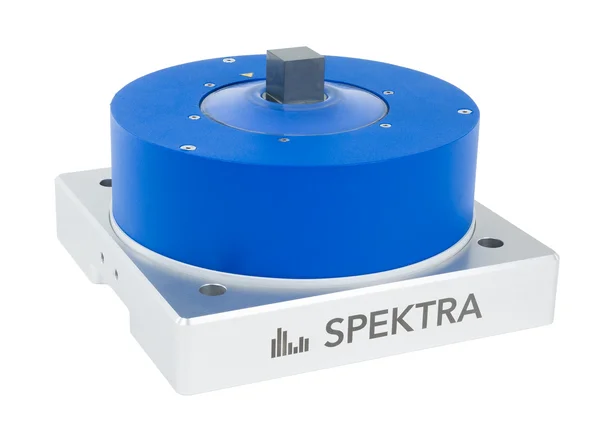

SE-21
Leistungsstarker Erreger aus der SE-2X Serie zur Prüflingsanregung aller Achsen.
Der SE-21 bietet mit seinem elektrodynamischem Antriebssystem einen sehr weiten Frequenzbereich bei geringen Querschwingungen. Eine hohe Nutzlast, der einfache Betrieb in einer Klimakammer (als SE-21T) und die vielen Erweiterungen, machen den SE-21 zu einem Multitool für das Testen, Charakterisieren und Kalibrieren von Schwingungssensoren oder kleineren elektronischen Geräten.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
SE-29
InnovativerErreger mit effizientem elektrodynamischem Antriebssystem aus der SE-2X-Erregerserie.
Der SE-29 bietet einen sehr weiten Frequenzbereich und geringe Querschwingungen. Durch den großen Temperaturbereich und die hohe Nutzlast ist er optimal für größere Sensoren oder Geophone geeignet. Neben qualitativ hochwertigen Komponenten liegt der Fokus auf einem vielseitigen Einsatzgebiet und einer einfachen Implementierung in bestehende Testumgebungen.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
SE-09
Ideal für Kalibrierlaboratorien, NMI und MEMS-Tests – im Frequenzbereich bis 50 kHz und für Prüflinge bis 350 g.
Hoch-Frequenz-Schwingungserreger SE-09 mit Luftlager, der speziell für die Anforderungen von Kalibrierlaboratorien und Metrologie Instituten sowie zur Charakterisierung von MEMS-Sensoren entwickelt wurde.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…
SE-13
Luftgelagerter elektrodynamischer Erreger für sehr schwere Prüflinge bis zu 50 kg.
Speziell entwickelt für die seismische Simulation von Komponenten, die Primär- und Sekundärkalibrierung sowie die Prüfung von großen, schweren Geophonen oder seismischen Sensoren.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
SE-14
Federgelagerter Erreger für den täglichen Einsatz im Kalibrierlabor als auch für Schwingungsuntersuchungen mit einem breiten Frequenzbereich von 0 Hz…8 kHz.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…
SE-101 RES-HA
Bewusst in Resonanz betrieben, um harmonische Beschleunigungs-Zeit-Signale mit sehr hohen Amplituden zu erzeugen.
Der Erreger wird bewusst in Resonanz betrieben, um mit einem kompakten 100 N Antrieb kosteneffizient harmonische Beschleunigungs-Zeit-Signale mit sehr hohen Amplituden zu erzeugen. Hauptanwendungsgebiete sind Amplitudenlinearitätsuntersuchungen und Schwingprüfungen bei hohen Beschleunigungen.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…

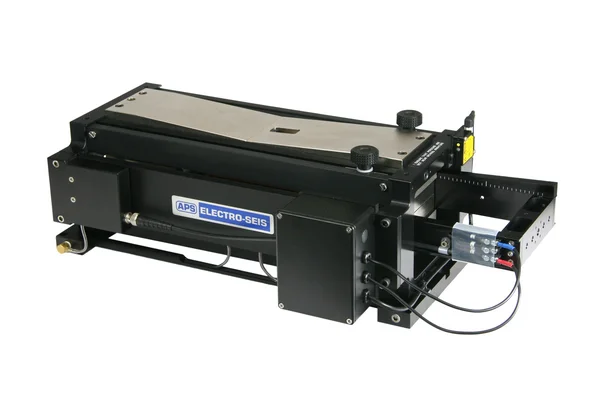

APS 113-AB
ELECTRO-SEIS® Langhub-Erreger, speziell für Kalibrierung und Prüfung von Tieffrequenz-Sensoren und Sensorcharakterisierung.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

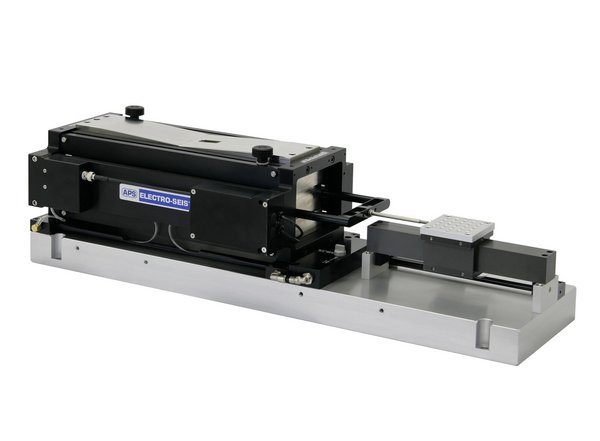

APS 500
ELECTRO-SEIS® Modalerreger mit Schwingtisch für Prüflingsmassen bis zu 3 kg und Frequenzen bis 200 Hz.
Speziell entwickelt für die Kalibrierung und Prüfung von kompakten, Tieffrequenz-Sensoren und zur Sensorcharakterisierung bei höheren Beschleunigungen.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
APS 600
ELECTRO-SEIS® Schwingungserreger mit Schwingtisch für sehr hohe Prüflingsmassen bis 25 kg.
Speziell entwickelt für die Kalibrierung und Prüfung von Geophonen und schweren seismischen Sensoren.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
APS 113
ELECTRO-SEIS® Modalerreger für den Einzel- oder Gruppeneinsatz zur Anregung komplexer Strukturen, bei niedrigen Frequenzen.
Verschiedene Betriebsarten mit Reaktionsmassen, Befestigungspunkten oder Montagetischen erweitern die Anwendungsmöglichkeiten.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
APS 400
ELECTRO-SEIS® Modalerreger mit bis zu 445 N max. Kraft - für die Anregung größerer Strukturen (Gebäudedecken oder Brücken)
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
APS 420
Unser stärkster ELECTRO-SEIS® Modalerreger - mit 900 N Maximalkraft und 150 mm max. Hub
Der APS 420 wird für Schwingungstests an Flugzeugen und anderen großen Strukturen genutzt. Seine 900 N Maximalkraft und 150 mm max. Hub erschließen eine neue Leistungsstufe.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …
CV-05
Highlights sind die nutzerfreundliche Bedienung, eine Aufnahme von Sensoren bis zu 300 g und das rückführbare DAkkS-Kalibrierzertifikat. Der CV-05 ist ein mobiler, Akkubetriebener Kalibrator für die Überprüfung von Schwingungsmessgeräten, z. B. für Vor-Ort Überprüfungen von Humanschwingungsmessgeräten nach ISO 8041.
ANWENDUNGSBEREICHE
Was sind die SPEKTRA Anwendungsbereiche?Erfahren Sie mehr …
Download Datenblatt
