SE-21T

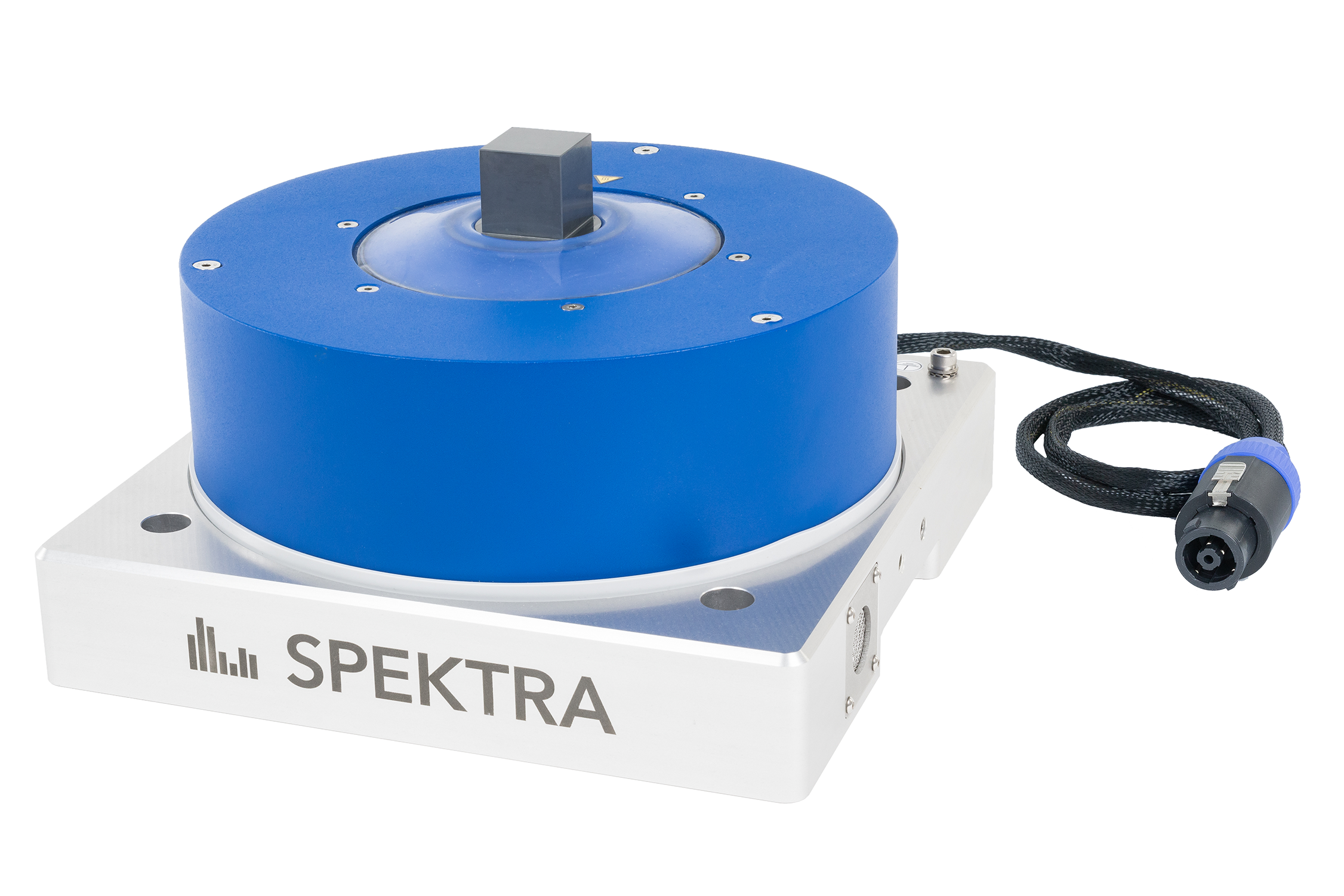

Hochfrequenz-Schwingungserreger mit Keramik-Würfelarmatur

Besonders geeignet für die Sensorcharakterisierung von MEMS Strukturen beim Einsatz in Klimakammern bietet der SE-21T eine leistungsstarke Anregung aller Achsen mit seinem elektro­dynamischem Antriebssystem, einem sehr weiten Frequenzbereich bei geringen Querschwingungen. Die hohe Nutzlast und die vielen Erweiterungen machen den SE-21T zu einem Multitool für das Testen, Charakterisieren und Kalibrieren von Schwingungs­sensoren oder kleineren elektronischen Geräten.



ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

SE-21T
SE-21T
SE-21T
SE-21T

Key Features

Eigenschaften 1

 Eigenschaften
  • Frequenzbereich: 3 Hz...50 kHz (mit optionalem internen Referenzsensor)
  • Beschleunigung, max. (Sinus-Spitze): 390 m/s2
  • Kraft, max. (Sinus-Spitze): 95 N

Eigenschaften 2


  • würfelförmige Keramik-Armatur für variable Prüflingsankopplung
  • effizienter elektrodynamischer Antrieb
  • optional erhältlicher integrierter Referenzsensor
  • keine Druckluftversorgung oder Nulllageregelung nötig

Anwendungen

 Anwendungen
  • Schwingungstests in unterschiedlichen Richtungen
  • Kalibrierung von Schwingungssensoren nach ISO 16063-21
  • Schwingungs- und Vibrationstests
  • Sensorcharakterisierung

Systemintegration

 Systemintegration
  • leichte Integration in Systemlösung
  • passende Regler, Leistungsverstärker und Software für effizienten Workflow

Produktdetails

Technische Daten

 SE-21T
Nennkraft, max. (Sinus-Spitze)87,5 N 1)
Frequenzbereich
 		DC … 50 kHz
3 Hz … 50 kHz mit optionalem Referenz-Beschleunigungssensor
Beschleunigung, max. (Sinus-Spitze)350 m/s²  1)
Schwingweg, max. (Spitze-Spitze)10 mm
Querbeschleunigungtypisch < 5 % 2)
Nutzlast, max.2 kg (vertikal) / 1 kg (horizontal)
Temperaturbereich (in Betrieb)-40 °C … +120 °C
magnetisches Streufeld Schwingtisch< 3 mT
Gewicht Armatur250 g
Gewicht (gesamt)17 kg
Abmaße (H × B × L)164,5 mm × 270 mm × 270 mm

Alle Angaben beziehen sich, sofern nicht anders spezifiziert, auf Raumtemperatur. Technische Daten wurden mit dem Leistungsverstärker PA 500 DM erreicht.
1) Betriebsart Intervall
2) bis 35 kHz: einzelne Spitzen bis zu 10 % / besser als ISO 16063-11/21; bis 50 kHz: einzelne Spitzen mehr als 10 %



Die Basisvariante des SE-21 hat einen eingeschränkten Temperaturbereich, aber eine größere Kraft und Beschleunigung.



Montage des Prüflings

  • Würfel 30 mm × 30 mm
  • Prüflingsmontage mit Klebstoff
  • Kupplungsgewinde auf Anfrage

Optionen und Zubehör

  • passender Leistungsverstärker PA 500 DM
  • interner Referenz-Beschleunigungssensor mit BNC-Kabel
  • Set für aktive Kühlung
  • Ausleseset für den internen Temperatursensor
  • Schwenkgestell zum Betrieb in einem beliebigen Winkel zwischen 0°...90°
  • Montagesatz für Prüflinge

Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.

Performance

Die Diagramme zeigen die Leistung des SE-21 und SE-21T für den Betrieb im Wechsel zwischen 10 Minuten Volllast und 10 Minuten Pause (blaue Kurve). Bei anderen Zyklen kann die Leistung variieren. Die gelbe Kurve zeigt Beschleunigungswerte, die während des Dauerbetriebs sicher genutzt werden können.
Bei 2 kHz ist eine Steigerung der maximalen Beschleunigung zu erkennen. Dies ist auf eine neue Lagerkonstruktion zurückzuführen, die die Querbeschleunigung über den gesamten Frequenzbereich minimiert und die bewegte Masse oberhalb von 2 kHz reduziert, wodurch eine höhere Beschleunigung bei gleicher Kraft möglich ist.

Diagramme

Querschwingungen (typisch)

Schwingungserreger SE-21
Details

Leistung: Beschleunigung / Frequenz

Schwingungserreger SE-21T mit PA 500 DM Leistungsverstärker
Details
PA 500 DM

PA 500 DM

500 VA Leistungsverstärker

Dieser speziell entwickelte Leistungsverstärker bietet einen max. Frequenzbereich DC...200 kHz, geringe harmonische Verzerrung, hohe Betriebszuverlässigkeit auch bei Temperatur- und Netzschwankungen und hilfreiche Schutzfunktionen.

Für alle Schwingungserreger die einen 500 VA Leistungsverstärker (Lastimpedanz 4 Ω) benötigen.
