SE-29T

Hochfrequenz-Schwingungserreger (speziell für Klimakammer)

Unser effizienterErreger bietet einen sehr weiten Frequenzbereich und geringe Querschwingungen.

Der SE-29T ist besonders geeignet für den Einsatz in Klimakammern. Durch den großen Temperaturbereich und die hohe Nutzlast ist er optimal für größere Sensoren oder Geophone geeignet. Neben qualitativ hochwertigen Komponenten liegt der Fokus auf einem vielseitigen Einsatzgebiet und einer einfachen Implementierung in bestehende Testumgebungen.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

SE-29T
SE-29T
SE-29T
SE-29T
SE-29T

Key Features

Eigenschaften 1

 Eigenschaften
  • Frequenzbereich: DC Hz...50 kHz
  • Beschleunigung, max. (Sinus-Spitze): 450 m/s2
  • Kraft, max. (Sinus-Spitze): 95 N

Anwendungen 1

 Anwendungen
  • Kalibrierung von Schwingungssensoren nach ISO 16063-11 und ISO 16063-21
  • Schwingungs- und Vibrationstests von kleineren Geräten

Anwendungen 2


  • Modal- und Strukturtests
  • Device Testing und Sensorcharakterisierung
  • Unterricht und Training

Systemintegration

 Systemintegration
  • leichte Integration in Systemlösung
  • passende Regler, Leistungsverstärker und Software für effizienten Workflow

Produktdetails

Technische Daten

 SE-29T
Nennkraft, max. (Sinus-Spitze)84 N 1)
Frequenzbereich
 		DC … 50 kHz
3 Hz … 50 kHz mit optionalem Referenz-Beschleunigungssensor
Beschleunigung, max. (Sinus-Spitze)390 m/s²  1)
Schwingweg, max. (Spitze-Spitze)10 mm
Querbeschleunigungtypisch < 5 % 2)
Nutzlast, max.2 kg (vertikal) / 1 kg (horizontal)
Temperaturbereich (in Betrieb)-40 °C … +120 °C
magnetisches Streufeld Schwingtisch< 3 mT
Gewicht Armatur215 g
Gewicht (gesamt)17 kg
Abmaße (H × B × L)138 mm × 270 mm × 270 mm

Alle Angaben beziehen sich, sofern nicht anders spezifiziert, auf Raumtemperatur. Technische Daten wurden mit dem Leistungsverstärker PA 500 DM erreicht.
1) Betriebsart Intervall
2) einzelne Spitzen bis zu 10 % / besser als ISO 16063-11/21



Die Basisvariante des SE-29 hat einen eingeschränkten Temperaturbereich, aber mehr maximale Kraft und Beschleunigung.



Montage des Prüflings

  • 50 mm Durchmesser Kupplungsfläche
  • polierte, äußerst kratzbeständige Keramik-Oberfläche
  • ¼-28 UNF Gewindebohrung
  • 3 × 10-32 UNF Gewindebohrungen
  • andere Kupplungsgewinde auf Anfrage

Optionen und Zubehör

  • passende Leistungsverstärker (PA 180 DM, PA 500 DM)
  • interner Referenz-Beschleunigungssensor mit BNC-Kabel
  • Set für aktive Kühlung
  • Ausleseset für den internen Temperatursensor
  • Schwenkgestell zum Betrieb in einem beliebigen Winkel zwischen 0°...90°
  • Adapter-Sets

Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.

Performance

Die Diagramme unten zeigen die Leistung des SE-29 und SE-29T für den Betrieb im Wechsel zwischen 10 Minuten Volllast und 10 Minuten Pause (blaue Kurve). Bei anderen Zyklen kann die Leistung variieren. Die gelbe Kurve zeigt Beschleunigungswerte, die während des Dauerbetriebs sicher genutzt werden können.
Bei 2 kHz ist eine Steigerung der maximalen Beschleunigung zu erkennen. Dies ist auf eine neue Lagerkonstruktion zurückzuführen, die die Querbeschleunigung über den gesamten Frequenzbereich minimiert und die bewegte Masse oberhalb von 2 kHz reduziert, wodurch eine höhere Beschleunigung bei gleicher Kraft möglich ist.

Diagramme

Querschwingungen (typisch)

Schwingungserreger SE-29
Details

Leistung: Beschleunigung / Frequenz

Schwingungserreger SE-29T mit PA 500 DM Leistungsverstärker
Details

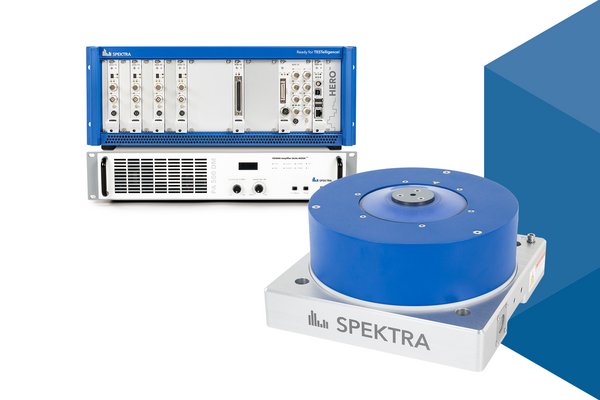

CS Q-LEAP™ SINE mit SE-29

CS Q-LEAP™ SINE mit SE-29

Kalibriersystem für Schwingungssensoren, -messgeräte und -kalibratoren

Das CS Q-LEAP™ SINE wird für die Kalibrierung von Beschleunigungs­sensoren, -messgeräten und -kalibratoren von 3 Hz...20 kHz eingesetzt. Neben dem HERO™ Schwingregelsystem ist der Schwingungserreger SE-29 Teil dieses Systems.



ANWENDUNGSBEREICHE

Was sind die SPEKTRA-Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

SE-2x Schwenkgestell

SE-2x Schwenkgestell

Schwenkgestell für Schwingungserreger SE-20, SE-21 und SE-29

Erlaubt es, die Schwingungsachse der Schwingungserreger (SE-20, SE-21 und SE-29) in einen beliebigen Winkel zwischen 0° und 90° zur Vertikalen zu schwenken und zu fixieren.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Adapter Set, groß

Adapter Set, groß

Adapterset für Sensormontage

großes Adapterset für die Sensormontage (schrauben und kleben)

inklusive Adapterplatte



ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Preisliste

PA 500 DM

PA 500 DM

500 VA Leistungsverstärker

Dieser speziell entwickelte Leistungsverstärker bietet einen max. Frequenzbereich DC...200 kHz, geringe harmonische Verzerrung, hohe Betriebszuverlässigkeit auch bei Temperatur- und Netzschwankungen und hilfreiche Schutzfunktionen.

Für alle Schwingungserreger die einen 500 VA Leistungsverstärker (Lastimpedanz 4 Ω) benötigen.



ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt
