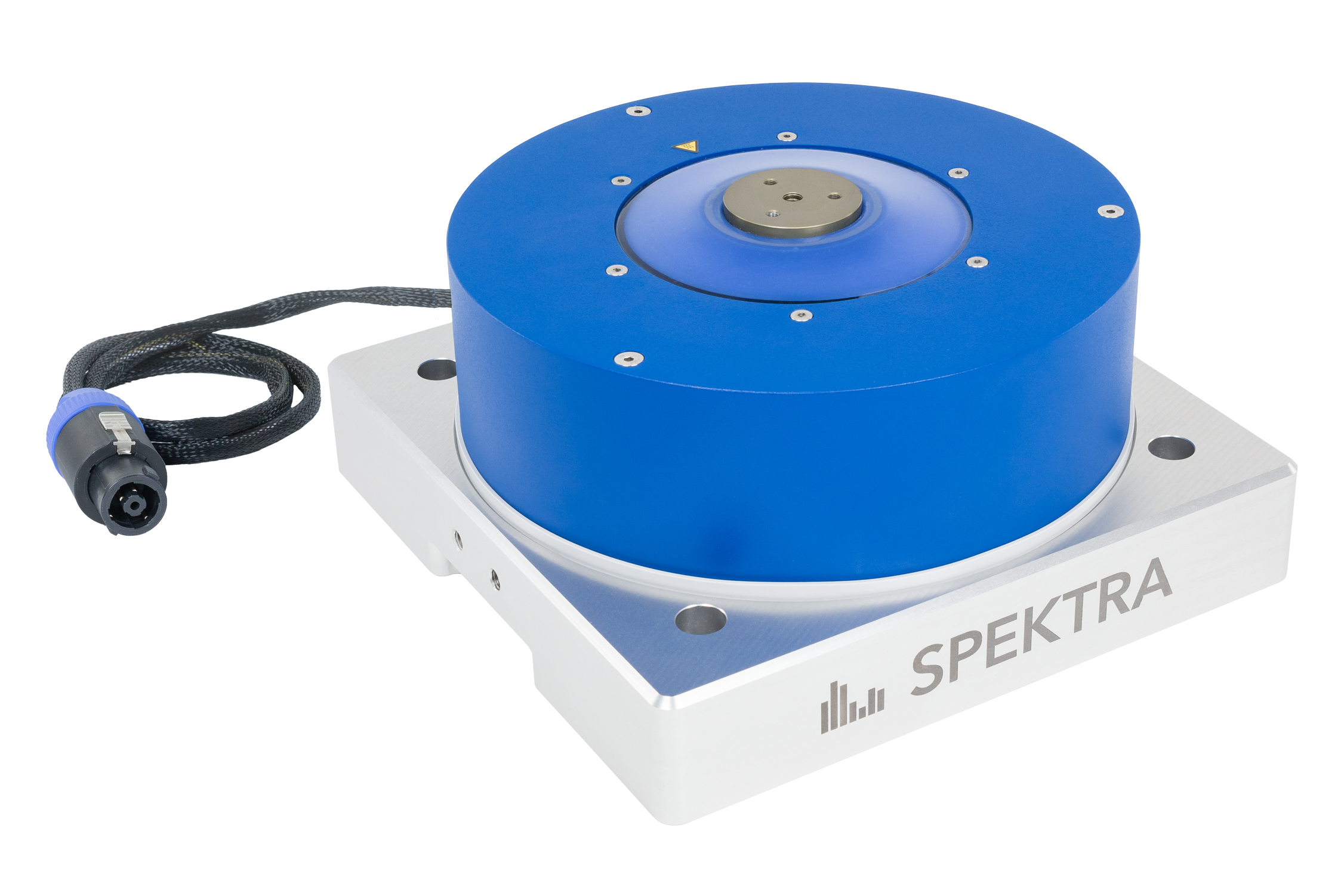

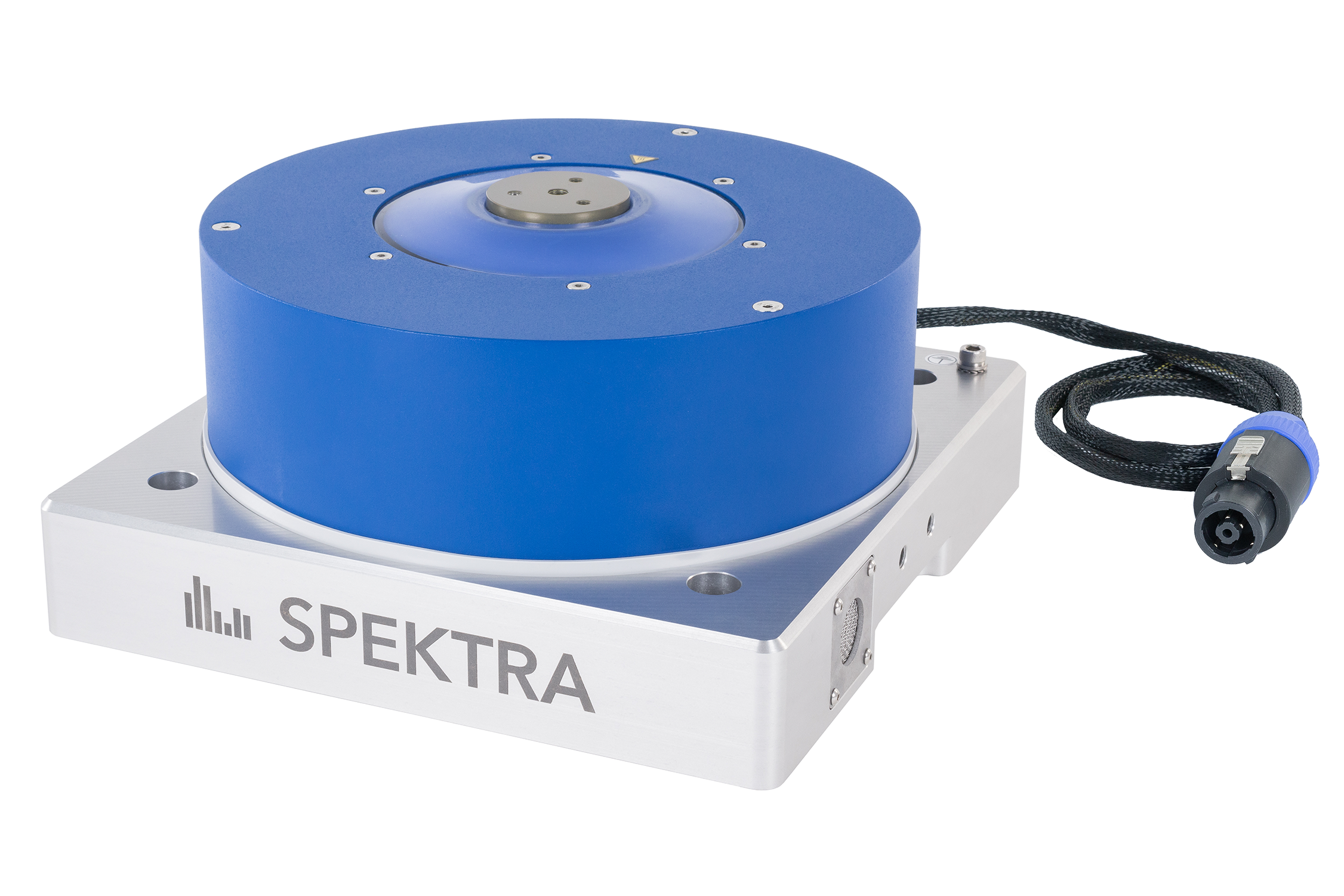

SE-20T

Schwingungserreger (speziell für Klimakammer)

Unser federgelagerter Schwingungserreger punktet mit breitem Frequenzbereich, geringen Querschwingungen, hoher Nutzlast (z.B. für Geophone) und einem weiten Temperaturbereich.

Der SE-20T ist besonders geeignet für den Einsatz in Klimakammern. Neben qualitativ hochwertigen Komponenten, liegt der Fokus auf einem vielseitigen Anwenderfeld und einfacher Implementierung in bestehende Testumgebungen. Der Erreger kann vertikal und horizontal betrieben werden und benötigt keine Druckluftversorgung oder Nulllageregelung.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

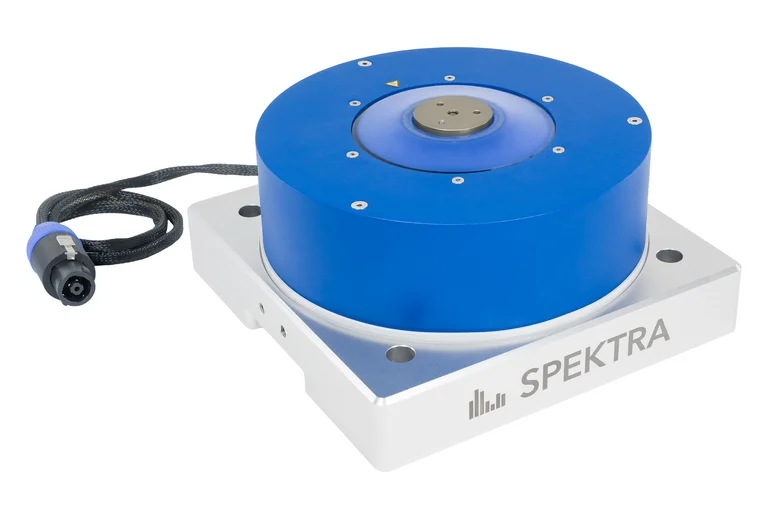

SE-20T
SE-20T
SE-20T
SE-20T

Key Features

Anwendungen

 Anwendungen
  • Schwingungstests kleinerer Geräte
  • Modal- und Strukturtests
  • Kalibrierung von Schwingungssensoren nach ISO 16063-21
  • Industrie, Forschung, Ausbildung und Training

Kennzahlen

 Kennzahlen
  • weiter Frequenzbereich DC…20 kHz
  • Beschleunigung bis zu 600 m/s²
  • geringe Querschwingung typisch < 5 %

Eigenschaften

 Eigenschaften
  • kratzunempfindliche hartbeschichtete Aluminium-Armatur
  • erste axiale Resonanzfrequenz > 22 kHz
  • effizienter elektrodynamischer Antrieb
  • optionaler interner Referenz-Beschleunigungssensor

Systemintegration

 Systemintegration
  • leichte Integration des SE-20 in Systemlösung
  • passende Regler, Leistungsverstärker und Software sind vorhanden

Produktdetails

Technische Daten

 SE-20T
Nennkraft, max. (Sinus-Spitze)95 N 1)
Frequenzbereich
 		DC … 20 kHz
3 Hz … 10 kHz empfohlen für Kalibrierung von Schwingungssensoren
Beschleunigung, max. (Sinus-Spitze)600 m/s²  1)
Schwingweg, max. (Spitze-Spitze)10 mm
Querbeschleunigungtypisch < 5 % 2)
Nutzlast, max.2 kg (vertikal) / 1 kg (horizontal)
Temperaturbereich (in Betrieb)-40 °C … +120 °C
magnetisches Streufeld Schwingtisch< 3 mT
Gewicht Armatur160 g
Gewicht (gesamt)17 kg
Abmaße (H × B × L)138 mm × 270 mm × 270 mm

Alle Angaben beziehen sich, sofern nicht anders spezifiziert, auf Raumtemperatur. Technische Daten wurden mit dem Leistungsverstärker PA 500 DM erreicht.
1) Betriebsart Intervall
2) einzelne Spitzen bis zu 10 % / besser als ISO 16063-11/21



Die Basisvariante des SE-20 hat einen eingeschränkteren Temperaturbereich.



Montage des Prüflings

  • 50 mm Durchmesser Kupplungsfläche
  • polierte, äußerst kratzbeständige Keramik-Oberfläche
  • ¼-28 UNF Gewindebohrung
  • 3 × 10-32 UNF Gewindebohrungen
  • andere Kupplungsgewinde auf Anfrage

Optionen und Zubehör

  • passende Leistungsverstärker (PA 180 DM, PA 500 DM)
  • interner Referenz-Beschleunigungssensor mit BNC-Kabel
  • Set für aktive Kühlung
  • Ausleseset für den internen Temperatursensor
  • Schwenkgestell zum Betrieb in einem beliebigen Winkel zwischen 0°...90°
  • Adapter-Sets

Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.



Performance

Die Diagramme unten zeigen die Leistung des SE-20 und SE-20T für den Betrieb im Wechsel zwischen 10 Minuten Volllast und 10 Minuten Pause (blaue Kurve). Bei anderen Zyklen kann die Leistung variieren. Die gelbe Kurve zeigt Beschleunigungswerte, die während des Dauerbetriebs sicher genutzt werden können.

Diagramme

Querschwingungen (typisch)

Schwingungserreger SE-20 bzw. SE-20T
Details

Leistung: Beschleunigung / Frequenz

Schwingungserreger SE-20 bzw. SE-20T mit Leistungsverstärker PA 180 DM
Details

Leistung: Beschleunigung / Frequenz

Schwingungserreger SE-20 bzw. SE-20T mit Leistungsverstärker PA 500 DM
Details

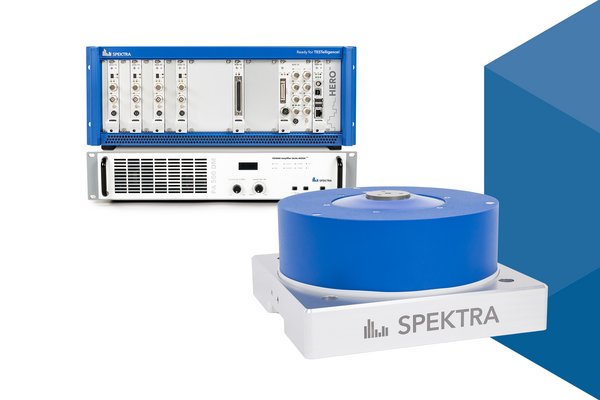

CS Q-LEAP™ SINE mit SE-20

CS Q-LEAP™ SINE mit SE-20

Kalibriersystem für Schwingungssensoren, -messgeräte und -kalibratoren

Dieses System kann Beschleunigungs­sensoren, -messgeräte und -kalibratoren im Bereich von 3 Hz...10 kHz kalibrieren. Das CS Q-LEAP™ besteht aus SE-20 und HERO™ Schwingregelsystem.
