CS Q-LEAP™ P-SINE mit SE-13

Primärkalibriersystem mit Schwingungserreger SE-13

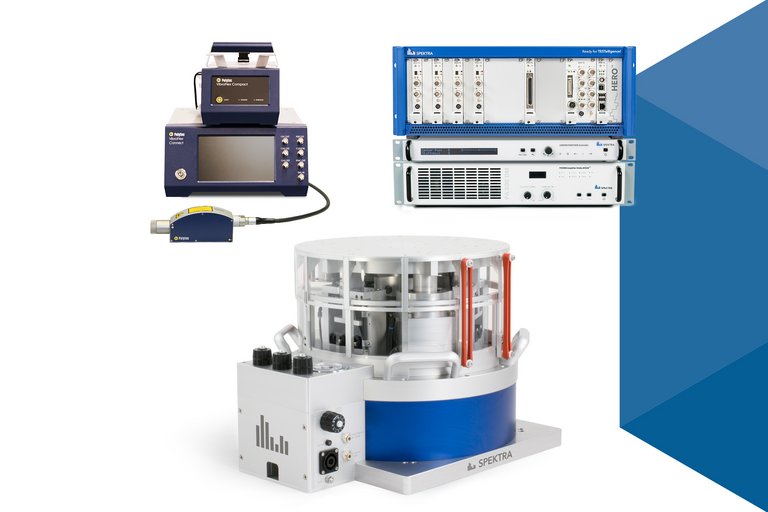

Für die Primär- und Sekundärkalibrierung in niedrigen Frequenzen (0,1 Hz…400 Hz) wie z. B. bei Seismometern und Geophonen. CS Q-LEAP™ besteht aus HERO™ Schwingregelsystem, Laservibrometer und dem luftgelagerten elektrodynamischem Schwingungserreger SE-13.



ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download datenblatt

CS Q-LEAP™ P-SINE mit SE-13
CS Q-LEAP™ P-SINE mit SE-13
CS Q-LEAP™ P-SINE mit SE-13
CS Q-LEAP™ P-SINE mit SE-13
CS Q-LEAP™ P-SINE mit SE-13

Key Features

Eigenschaften 1

 Eigenschaften
  • Rückführbar auf die PTB (Physikalisch-Technische Bundesanstalt)
  • Kalibrierung von Schwingungssensoren, Seismometern und Geophonen
  • Integrierte Sensordatenbank

Technische Daten 1

 Technische Daten
  • Frequenzbereich: 0,1 Hz…400 Hz
  • Max. Schwingweg: 25 mm
  • Max. Geschwindigkeit: 300 mm/s
  • Max. Beschleunigung: 60 m/s² (6 gn) pk

Produktdetails

Weitere Merkmale

  • Integrierte e-Cal™ Software zur Erstellung von Kalibrierscheinen (Druck, PDF...)
  • Einfacher Datenaustausch mit Anwendungen wie ERP-Systemen oder Messmitteldatenbanken

Technische Daten

Frequency range 0.1 Hz…400 Hz
Displacement 1), max.25 mm (1 in)
Velocity 2), max.300 mm/s (12 inch/s)
Acceleration 2) 3), max.60 m/s² (6 gn) peak
Operationvertical
Moving element weight8 kg (18 lbs)
Payload, max.50 kg (110 lbs)
Table sizeØ 350 mm (14 in)

1) Recommended operation range peak-peak; mechanical stop at 32 mm (1.3 in)
2) Peak sine
3) Interval mode of operation



CS Q-LEAP™ Software

  • Sinus Kalibrierung
  • Sinus Sweep
  • Schwingungsmessung
  • Bereitstellung
  • mehr auf Anfrage

Typische Prüflinge

  • schwere seismische Sensoren (Seismometer)
  • Seismische Simulation für Bauteile
  • Gebäude Schwingungsmessung

Normen

  • ISO 16063-11: Primärkalibrierung von Schwingungsaufnehmern durch Laserinterferometrie
  • ISO 16063 - 21: Kalibrierung von Schwingungsaufnehmern durch Vergleich mit einem Referenzaufnehmer
  • ISO 17025: Allgemeine Anforderungen über die Kompetenz von Prüf- und Kalibrierlaboratorien

  • DIN 45669: Sensoren zur Messung der Erschütterung



Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.

SL01 Basic

SL01 Basic

Basis Service Level - Technischer Support & Software-Pflege

Mit unseremSmart Managed Service Agreementbieten wir verschiedene Service-Levels und spezifische Add-Ons für mehr Effizienz und Flexibilität. Die Pakete bieten zahlreiche Vorteile, darunter schneller Service, reibungslose Abwicklung, persönlicher Experten-Kontakt und Preisvorteile.

Das SL01 Basic gewährleistet den grundlegenden Support, kann auf das SL02 Extended aufgerüstet und durch Add-ons individuell angepasst werden.



ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …



Download Flyer

SL02 Extended

SL02 Extended

Erweitertes Service Level - Technischer Support & Software-Pflege

Unsere Smart Managed Service Agreements bieten erstklassige Unterstützung. Der Expertensupport als Service ist auf Effizienz ausgelegt und ermöglicht es Ihnen, Pakete flexibel zu gestalten und bei Bedarf mit Add-ons zu erweitern.

Das SL02 Extended bietet einen erweiterten Service, wie kostenfreie Software-Updates, Zugang zum Ticketsystem und eine kostenlose Lizenz für die SPEKTRA eLearning-Plattform.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Flyer

Patentiert

Schwingungserreger mit Lastkompensation

DeutschlandDE102014103299A1 (f)
Europa (IT, FR, GB, ES)3117198 (f)
ChinaCN106461499A (f)
Japan6419226 (g)
Korea10-1920860 (g)
TaiwanI592643 (g)
U.S.A.US10,054,514B2 (g)
Russland2649225 (g)
f = filed, eingereicht / g = granted, erteilt
