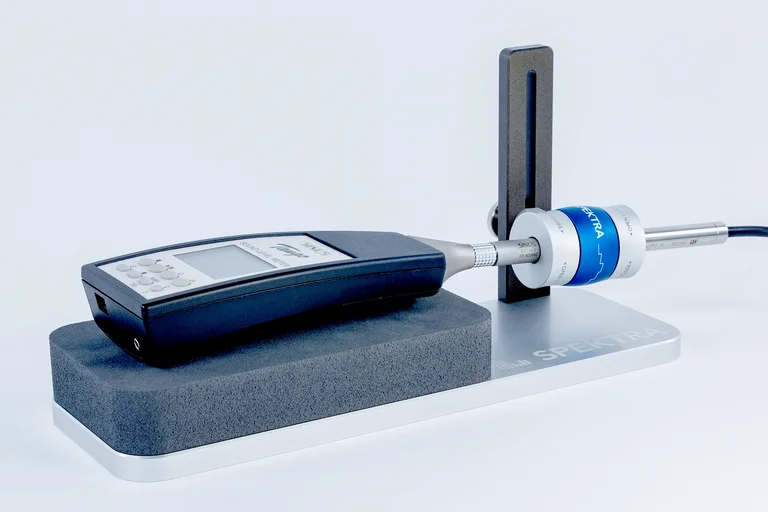

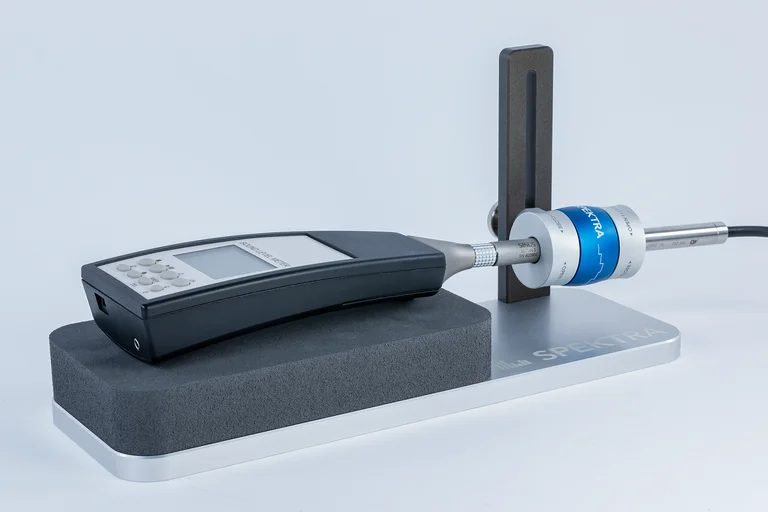

SQ-6

Elektro-akustischer Kuppler

Echte Druckkammerkalibrierung akustischer Messgeräte mit ½" und ¼"-Mikrofonkapseln. Der SQ-6 von SPEKTRA zeichnet sich durch einen hohen Schallpegeldruck bei geringer Verzerrung über den gesamten Frequenzbereich aus. Sein neu entwickeltes Design zielt auf Nutzerfreundlichkeit, Effizienz und gleichzeitig eindrucksvolle Performance mit zuverlässigen Ergebnissen ab. Im Lieferumfang sind alle Komponenten für eine Kalibrierung enthalten.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

Key Features

Eigenschaften

für akustische Messgeräte mit ½" und ¼"-Kapseln
kompaktes Design
kompatibel mit Standard-Stativen (¼" Foto-Gewinde) für individuelle Messaufbauten

präzise, effiziente Ausrichtung und Abdichtung durch Drehklemmverschlüsse
vollständig symmetrische elektroakustische Topologie für homogenes Schallfeld

Anwendungen

Druckkammer-Sekundärkalibrierung
Mikrofone (IEC 61094-5)
Schallpegelmesser und Messketten (IEC 61672)
Phasenkalibrierung von Schallintensitätssonden

Systemintegration

einfache Integration in Systemlösung
passender Controller und Software für effizienten Workflow

Produktdetails

Technische Daten

	SQ-6
Schallfeld	Druckkammer
Frequenzbereich	10 Hz … 20 kHz
elektrische Leistung der Schallquelle, max.	2,4 W
Klirrfaktor bei 94 dB	< 0,3 % (THD)
Prüflinge	½"- und 1/4"-Mikrofonkapseln
Schalldruckpegel, max. ¹⁾	10 Hz … 20 kHz 114 dB 16 Hz …5 kHz 140 dB...148 dB
Abmaße (H × B × L)	60 mm × 60 mm × 42 mm

Alle Angaben beziehen sich, sofern nicht anders spezifiziert, auf Raumtemperatur.
¹⁾Abhängig von Frequenzbereich, Prüflingstyp und Verstärker

Lieferumfang

SQ-6 Elektro-akustischer Kuppler
Leistungsverstärker, inklusive Netzteil
LS-Adapter (offenes Schutzgitter für WS2P-Mikrofone)
Tisch-Stativ mit 360°-Kugelkopf, 3 Arbeitshöhen
Systemkabel
O-Ringe und Spacer für verschiedene ½“ und ¼"-Mikrofonkapseln

Zubehör (optional)

Referenznormale (empfohlen)
1/2"-Kondensator-Mikrofonkapsel Typ LS2P oder WS2P mit Verstärker
stabile Halterung für Schallpegelmesser oder schwere Mikrofone
Spacer-Set für Intensitätssonden

_{Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.}

Performance Diagramme

Standard amplifier and both capsules with protection grid

Details

Maximum performance with optional amplifier and both capsules with protection grid

Details

Standard amplifier and both capsules LS-adapted

Details

Maximum performance with optional amplifier and both capsules LS-adapted

Details

CS Q-LEAP™ ACOUSTIC mit SQ-6

Kalibriersystem für Mikrofone und Schallpegelmesser bzw. -messketten

Dieses System kann Messmikrofone und Schallpegelmesser mit ½ und ¼ Zoll Durchmesser kalibrieren. Das CS Q-LEAP™ besteht aus HERO™ Schwingregelsystem und dem elektro-akustischen Kuppler SQ-6.
