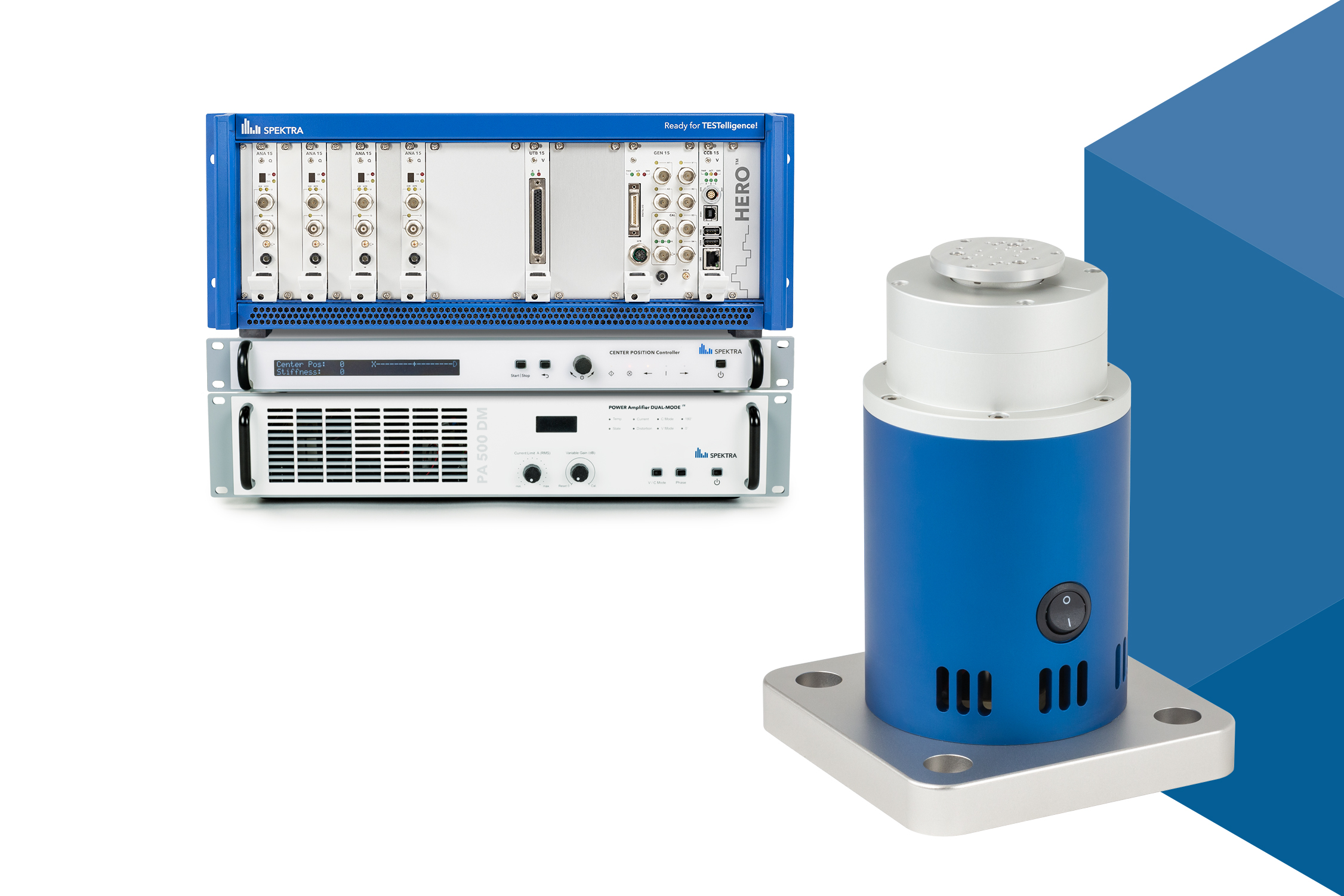

CS Q-LEAP™ GYRO mit DRE-01

Kalibriersystem für Winkelgeschwindigkeitssensoren und -messsysteme

Typische Prüflinge sind Gyrosensoren (Winkelgeschwindigkeit/Beschleunigung), Trägheitsmesseinheiten (IMU) und Drehratenmesssysteme. Das CS Q-LEAP™ Kalibriersystem besteht aus Dreherreger DRE-01, HERO™ Schwingregelsystem, Nulllageregler, Verstärker und Software.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

Key Features

Eigenschaften

Drehmoment: 0,95 Nm (Sinus Spitze)
Frequenzbereich
- 1 Hz...200 Hz – rückführbar, für Kalibrierungen
- > 200 Hz...5 kHz – erweiterter Bereich für Testzwecke
Rückführbar auf die PTB (Physikalisch-Technische Bundesanstalt)

Kalibrierung von Winkelgeschwindigkeitssensoren und -messsystemen nach ISO 17025: Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
Integrierte Sensordatenbank

Integrierte e-Cal™ Software zur Erstellung von Kalibrierscheinen (Druck, PDF...)
Einfacher Datenaustausch mit Anwendungen wie ERP-Systemen oder Messmitteldatenbanken

Technische Daten

Winkel, max.: 30° (Spitze - Spitze)
Winkelgeschwindigkeit, max.: 5300 °/s² (Sinus Spitze)
Winkelbeschleunigung, max.: 2 500 000 °/s2 (Sinus Spitze)
Prüflingsmasse, max.: 0,5 kg

Produktdetails

CS Q-LEAP™ Software

Sinus Kalibrierung
Sinus Sweep
Schwingungsmessung
Bereitstellung
mehr Infos

Typische Prüflinge

Gyrosensoren (Winkelgeschwindigkeit/Beschleunigung)
Trägheitsmesseinheiten (IMU)
Drehratenmesssysteme

Normen

ISO 17025: Allgemeine Anforderungen über die Kompetenz von Prüf- und Kalibrierlaboratorien

_{Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.}

SPEKTRA CPC

Nulllage-Regler

Der SPEKTRA CPC regelt automatisch die Nulllage von Schwingungserregern, unabhängig von deren Belastung.

Insbesondere für luftgelagerte Schwingungserreger ohne integrierte Lastkompensationsautomatik ist ein Lageregler vom Typ CPC unverzichtbar.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…

HERO™

HERO™ Schwingregel- und messsystem

HERO™ ist das Herzstück der CS Q-LEAP™ Kalibriersysteme. Das Schwingregel- und Messsystem bietet eine Vielfalt an Ausgabemöglichkeiten, Schnittstellen für den Datenimport und -export sowie eine leistungsstarke digitale sowie analoge Signalverarbeitung. Der HERO™ kann mit vielerlei Baugruppen flexibel konfiguriert werden.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt
Release Note

DRE-01

Dynamischer Rotationserreger

Der DRE-01 findet Anwendung bei der Kalibrierung von Drehschwingungssensoren (Winkelgeschwindigkeit/Beschleunigung). Er eignet sich auch zur Charakterisierung von MEMS Sensoren. Dabei zeichnet er sich durch eine sehr geringe Verzerrung der Bewegung aus, bietet einen integrierten Überlastschutz und Kühlung für verbesserte Leistung und kann mit jedem Signalgenerator oder Schwingungsregler betrieben werden.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

PA 500 DM

500 VA Leistungsverstärker

Er bietet einen max. Frequenzbereich DC...200 kHz, geringe harmonische Verzerrung, hohe Betriebszuverlässigkeit auch bei Temperatur- und Netzschwankungen und hilfreiche Schutzfunktionen.

Für alle Schwingungserreger die einen 500 VA Leistungsverstärker (Lastimpedanz 4 Ω) benötigen.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

SL01 Basic

Basis Service Level - Technischer Support & Software-Pflege

Mit unseremSmart Managed Service Agreementbieten wir verschiedene Service-Levels und spezifische Add-Ons für mehr Effizienz und Flexibilität. Die Pakete bieten zahlreiche Vorteile, darunter schneller Service, reibungslose Abwicklung, persönlicher Experten-Kontakt und Preisvorteile.

Das SL01 Basic gewährleistet den grundlegenden Support, kann auf das SL02 Extended aufgerüstet und durch Add-ons individuell angepasst werden.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Flyer

SL02 Extended

Erweitertes Service Level - Technischer Support & Software-Pflege

Unsere Smart Managed Service Agreements bieten erstklassige Unterstützung. Der Expertensupport als Service ist auf Effizienz ausgelegt und ermöglicht es Ihnen, Pakete flexibel zu gestalten und bei Bedarf mit Add-ons zu erweitern.

Das SL02 Extended bietet einen erweiterten Service, wie kostenfreie Software-Updates, Zugang zum Ticketsystem und eine kostenlose Lizenz für die SPEKTRA eLearning-Plattform.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Flyer
