Rotationserreger
Kalibrieren und Charakterisieren der Winkelgeschwindigkeit
Rotationserreger bzw. Drehratenerreger sind leistungsstarke Lösungen zur präzisen Kalibrierung und Charakterisierung von Dreh-Schwingungs- bzw. Gyrosensoren. Sie ermöglichen realitätsnahe Prüfbedingungen für zuverlässige Messergebnisse. Dank ihrer kompakten Bauweise eignen sich die Erreger ideal für Testlabore, Forschung und Entwicklung oder zur Qualitätssicherung von MEMS-Sensoren.
Typische Anwendungen für den DRE-01 von SPEKTRA sind die Kalibrierung von Gyrosensoren oder IMUs, die MEMS-Charakterisierung sowie beschleunigte Stresstests und Geräteprüfungen. Eine besonders verzerrungsarme Bewegung sorgt für eine hohe Reproduzierbarkeit. Ein integrierter Überlastschutz und eine effiziente Kühlung erhöhen die Betriebssicherheit, während die flexible Ansteuerung eine einfache Integration ermöglicht.
Hochpräziser Drehratenerreger für Sensorprüfung und Charakterisierung

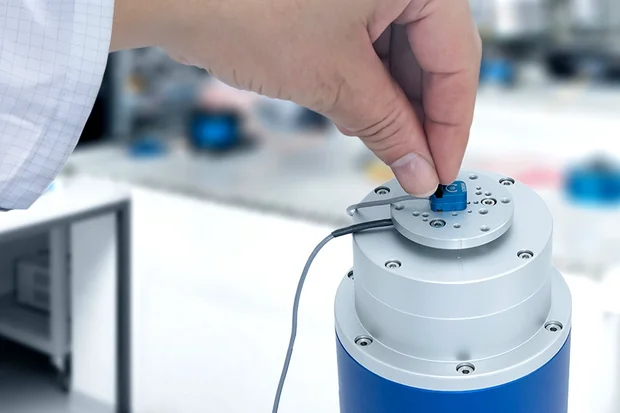

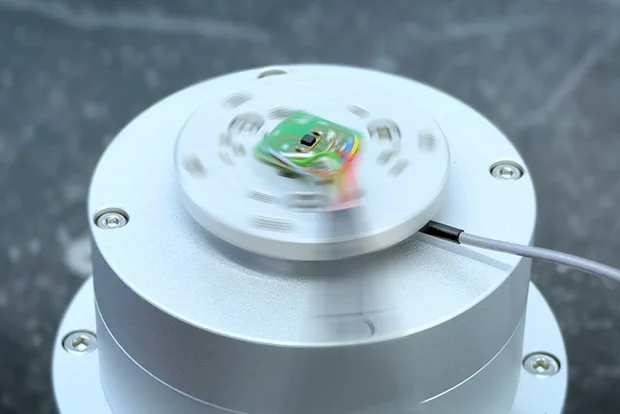

Der Rotationserreger DRE-01 ermöglicht eine hochdynamische Anregung zur Kalibrierung von Gyrosensoren und zur Charakterisierung von MEMS-Sensoren im Frequenzbereich von 1 Hz bis 5 kHz.
Mit einem maximalen Drehwinkel von ±15°, Spitzengeschwindigkeiten von bis zu 5.300 °/s und Beschleunigungen von bis zu 2.500.000 °/s² ermöglicht er die Durchführung anspruchsvoller Testprofile. Eine sehr geringe Verzerrung der Bewegung von unter 3 % THD ab 6 Hz sorgt für eine hohe Messgenauigkeit. Der Betrieb ist flexibel mit gängigen Signalgeneratoren oder Schwingungsreglern möglich. Ein integrierter Überlastschutz, eine aktive Kühlung sowie ein optionaler Referenzsensor ergänzen die Features und ermöglichen so präzise und effiziente Prüfabläufe.
Jetzt zu Komplettlösungen mit Rotationserregern
Kurz erklärt: Winkelgeschwindigkeit vs. Drehrate
Im Umfeld von Gyro-Sensoren werden viele Begriffe parallel verwendet, die jedoch nicht dasselbe meinen: Gyro-Sensoren erfassen die Winkelgeschwindigkeit (auch Drehrate), also wie schnell sich ein Objekt dreht. Diese wird beispielsweise in °/s angegeben. Davon zu unterscheiden ist die Drehbeschleunigung, die angibt, wie stark sich diese Drehrate verändert (°/s²).
Auch bei Prüfsystemen gibt es unterschiedliche Bezeichnungen, beispielsweise Dreherreger, Rotationserreger, Rate Table oder Rotations-Shaker. Meist geht es um Systeme zur gezielten Rotation. Unterschiede bestehen vor allem darin, ob konstante Drehbewegungen für Kalibrierungen oder dynamische Anregungen für Tests erzeugt werden.
