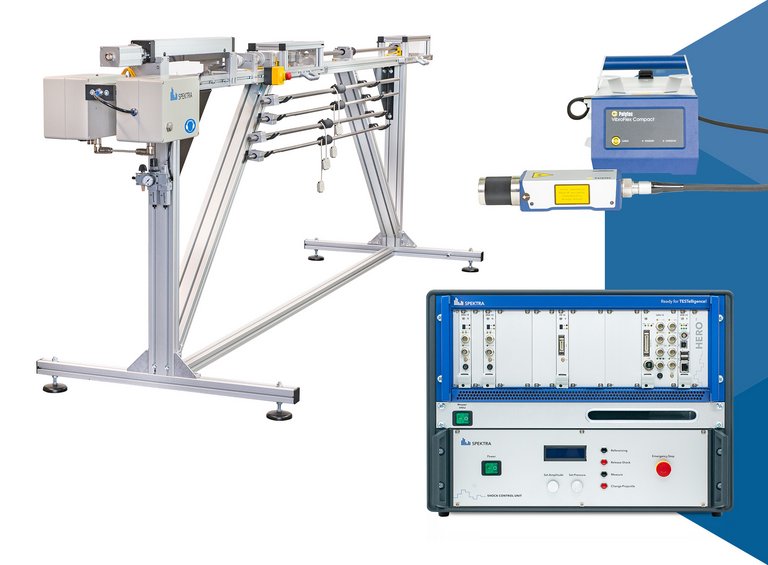

CS Q-LEAP™ P-SHOCK mit SE-221

Primär-Kalibriersystem mit Stoßerreger SE-201

Das CS Q-LEAP™ Kalibriersystem mit dem Stoßerreger SE-221 ermöglicht die Primärkalibrierung von Stoßsensoren und Messketten bis zu 200 000 g_n. Mit sehr hoher Genauigkeit und Leistungsfähigkeit nach den Normen ISO 16063-13 und ISO 17025.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

Key Features

Eigenschaften

Stoßamplituden bis 200 000 g_n (1961 km/s²)
Primär- und Sekundärkalibrierung von Stoßsensoren
Fly-Away-Betriebsmodus
System bestehend aus HERO™ Datenerfassungsgerät inkl. Signalkonditionierer, Shock Control Unit, Stoßerreger SE-221, Laservibrometer (digital) und kompletten Zubehör

Rückführbar auf nationale Normale der PTB (Physikalisch Technische Bundesanstalt) oder über ILAC-MRA an andere nationale Metrologieinstitute
Integrierte Sensordatenbank und e-Cal™ Software zur Erstellung von Kalibrierzertifikaten

Technische Daten

Breiter Amplitudenbereich: 1000 g_n...200 000 g_n (9.8 km/s²…1961 km/s²)
Impulsbreite typisch: 23 μs...19 μs bis 100 000 g_n bzw. 21 μs...17 μs bis 200 000 g_n
Prüflingsmasse, max.: 15 g bzw. 30 g

mit Mitigator weitere Pulsbreiten möglich
Vergleichsnormal: Laservibrometer für Primärkalibrierung bzw. Dehnungsmessstreifen (Sekundärkalibrierung)
Unterschiedliche Titan-Stäbe für unterschiedliche Prüflingstypen

Produktdetails

CS Q-LEAP™ Software

Stoßkalibrierung
Generierung von Kalibrierzertifikaten
einfacher Daten-Export
und vieles mehr ...

Typische Prüflinge

Piezoelektrische Beschleunigungssensoren mit Ladungsausgang
Piezoelektrische IEPE-Beschleunigungssensoren
PR-Beschleunigungssensoren
digitale Sensoren mit DTI, SPI, I2C und vielen anderen Schnittstellen

Normen

ISO 16063-13: Primäre Stoßkalibrierung mittels Laserinterferometrie
ISO 17025: Allgemeine Anforderungen über die Kompetenz von Prüf- und Kalibrierlaboratorien

_{Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.}

HERO™

HERO™ Schwingregel- und messsystem

HERO™ ist das Herzstück der CS Q-LEAP™ Kalibriersysteme. Das Schwingregel- und Messsystem bietet eine Vielfalt an Ausgabemöglichkeiten, Schnittstellen für den Datenimport und -export sowie eine leistungsstarke digitale sowie analoge Signalverarbeitung. Der HERO™ kann mit vielerlei Baugruppen flexibel konfiguriert werden.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt
Release Note

SE-221

Stoßerreger

Erreger zur Prüfung und Kalibrierung von Stoßaufnehmern bis 200 000 g_n
Der SE-221 Stoßerreger eignet sich zur Prüfung und Kalibrierung von Stoßaufnehmern sowie von kompletten Messgeräten (Messketten) nach ISO 16063-22. Der Erreger ermöglicht die Sekundärkalibrierung von Stoßsensoren in sehr hoher Präzision und Effizienz mit Stoßamplituden bis zu 200 000 g_n- je nach Wahl des Hopkinson-Stabes. Typische Anwendungen finden sich in akkreditierten Kalibrierlaboratorien, Forschung und Entwicklung, Luft- und Raumfahrtindustrie, Sensorherstellern oder Metrologieinstituten (NMI).

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Datenblatt

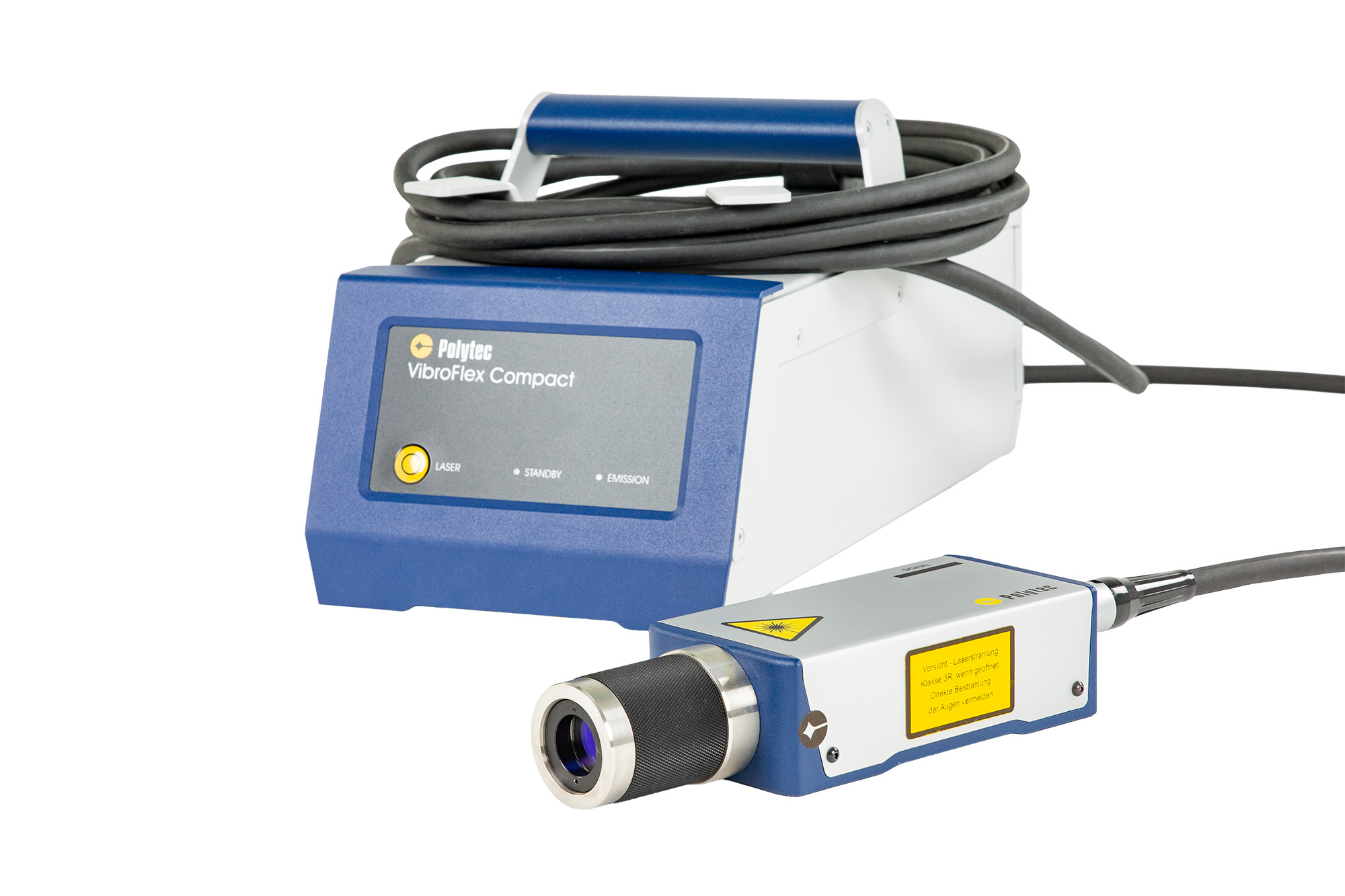

Laservibrometer

Kalibrierung von Laservibrometern

Optische Komponenten und Software für Kalibrierungen nach ISO 16063-41

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…

Zubehörkoffer High Shock

für Hopkinson-Stab

Sortiment mit speziellem Zubehör für die Kalibrierarbeit mit dem HOP-HS-Stoßerreger (High Shock).

Das Set enthält geeignetes Werkzeug, Adapter, Hilfsmaterial und Schutzutensilien für eine sorgfältige und effektive Kalibrierung von Stoßsensoren im Labor.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…

Download Datenblatt

SL01 Basic

Basis Service Level - Technischer Support & Software-Pflege

Mit unseremSmart Managed Service Agreementbieten wir verschiedene Service-Levels und spezifische Add-Ons für mehr Effizienz und Flexibilität. Die Pakete bieten zahlreiche Vorteile, darunter schneller Service, reibungslose Abwicklung, persönlicher Experten-Kontakt und Preisvorteile.

Das SL01 Basic gewährleistet den grundlegenden Support, kann auf das SL02 Extended aufgerüstet und durch Add-ons individuell angepasst werden.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Flyer

SL02 Extended

Erweitertes Service Level - Technischer Support & Software-Pflege

Unsere Smart Managed Service Agreements bieten erstklassige Unterstützung. Der Expertensupport als Service ist auf Effizienz ausgelegt und ermöglicht es Ihnen, Pakete flexibel zu gestalten und bei Bedarf mit Add-ons zu erweitern.

Das SL02 Extended bietet einen erweiterten Service, wie kostenfreie Software-Updates, Zugang zum Ticketsystem und eine kostenlose Lizenz für die SPEKTRA eLearning-Plattform.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

Download Flyer
