Erfüllen Sie steigende Anfor­de­rungen beim Prüfen, Charakterisieren und Kalibrieren von Sensoren.
Schwingungserreger neu gedacht.

Sensorprüfung leicht gemacht: Investieren Sie in Vielseitigkeit und Langlebigkeit!

Immer höhere Amplituden, extreme Bedingungen, hochsensible Empfindlichkeit... Die Anforderungen an Testequipment zum Prüfen, Charakterisieren und Kalibrieren steigen parallel zu den sich permanent weiterentwickelnden Sensoren. Sie müssen ebenso eine breite Palette verschiedenster Prüflingstypen abdecken können - von kleinsten Baugruppen bis zu sehr schweren Schwingungssensoren. Wenn Ihre Investition dann auch noch langlebig und leicht zu integrieren ist, haben Sie die richtige Ent­scheidung getroffen.

Für tägliche Testaufgaben bis zu speziellen Anwendungen

Was macht die Schwingungserreger der Serie SE-2X zum Multitalent für zahlreiche Anwendungen?

  • hohe Performance bei gleichzeitig sehr geringen Querschwingungen
  • jeder Shaker-Typ mit unterschiedlichem Fokus
  • Dauerbetrieb auch bei hohen Lasten
  • qualitativ hochwertige, langlebige Materialien
  • für extreme Temperaturbedingungen als "T-Variante" verfügbar



Rückruf vereinbaren

SE-2X Erreger: beeindruckende Features, überlegene Performance

sehr weiter Frequenzbereich
DC…20 kHz (SE-20)
DC…50 kHz (SE-21, SE-29)

Alle Details entnehmen Sie bitte den Datenblättern!

hohe maximale Nutzlast
für größere Sensoren, Geophone oder für Schwingprüfungen kleinerer Geräte bis zu 2 kg vertikal

geringe Querschwingungen < 5%
bei einem maximalen Schwingweg von 10 mm durch innovative feder­gelagerte Antriebstechnik

extremer Temperaturbereich
alle SE-2X Erreger sind als „T-Variante“ für den Einsatz in einer Klimakammer bei -40 °C bis +120 °C erhältlich

Dauerbetrieb bei hohen Amplituden
Zwangskühlung durch optionalen Lüfter möglich, sowie Überwachung mittels internem Temperatursensor

schnelle Workflow-Integration
einfache Bedienung und keine Notwendigkeit von Druckluft­versorgung oder Nulllage­regelung

1) ab 3 Hz mit optionalem internen Referenzsensor
2) empfohlen bis 10 kHz für Kali­brierung von Schwingungssensoren

Produktseiten:

SE-20 (T)

SE-21 (T)

SE-29 (T)

Datenblätter:

SE-20 (T)

SE-21 (T)

SE-29 (T)

Welcher SE-2X Shaker passt am besten?

Jetzt herausfinden

»Die vielseitigen Anwendungs­möglichkeiten waren ein wichtiger Teil des Entwicklungskonzeptes.«

Hohe Leistung auch bei hohen Lasten

Mit der SE-2X-Serie ergeben sich neue Einsatzmöglichkeiten für das Testen und Kalibrieren von größeren Sensoren, Geo­phonen oder auch für Schwingprüfungen kleinerer Geräte. Die maximale Nutzlast liegt dabei bis zu 2 kg in vertikaler Anregung.

Mit dem optional erhältlichen Schwenkgestell können Prüflinge bis zu 1 kg in horizontaler Richtung angeregt werden.

Geringe Querschwingungen

Wie in dem Diagramm zu sehen, liegen die Werte der Querbeschleunigung von typischerweise < 5 % zur Hauptachse und damit in breiten Frequenzbereichen weit unter den geforderten Grenzwerten der ISO 16063-11/21. Darum sind diese Schwingungserreger zum Beispiel für die Charakterisierung oder Kalibrierung von Sensoren besonders geeignet.

  • Erfüllt die Normen der ISO 16063-11/21 zum Kalibrieren von Schwingungssensoren

Testen direkt in Klimakammer

Alle SE-2X-Erreger bieten grundsätzlich einen Standard-Temperaturbereich von -20 °C ...+80 °C.

Für Tests unter besonderen klimatischen Bedingungen sind sie als „T-Variante“ für den Einsatz in einer Klima- oder Temperatur­kammer im Bereich -40 °C ...+120 °C erhältlich. Für diesen Anspruch kommen ausgesuchte Materialien und eine spezifische Bauweise zum Einsatz.

Dauerbetrieb bei hohen Amplituden

Durch eine Zwangskühlung der Spule und Armatur mit einem optionalen Lüfter, sind die SE-2X-Erreger auch für den Dauereinsatz geeignet.

Gleichzeitig kann mittels eines eingebautem Sensors eine Live-Temperatur­über­wachung erfolgen. Beide Sets sind sinnvolle Ergänzungen, um einer Überhitzung entgegen­zuwirken. Sie sind als Option für alle Shaker dieser Serie erhältlich.

Schnelle Integration in Ihren Workflow

Für eine leichte, reibungslose Implementierung in jede Laborumgebung sind die Shaker ohne Druckluftversorgung entwickelt wurden. Damit entfällt auch die Nulllageregelung, was die Arbeitszeiten verkürzt. Durch die benutzerfreundliche einfache Bedienung sind die SE-2X Schwingungserreger schnell in bestehende Workflows integriert.

Wenn Sie sich für einen SE-2X-Erreger entscheiden, entscheiden Sie sich auch für das Know-how unserer Experten. Wir beraten Sie gern, damit Sie schnell und problemlos starten können!

Vielseitige Ankopplung Ihrer Prüflinge

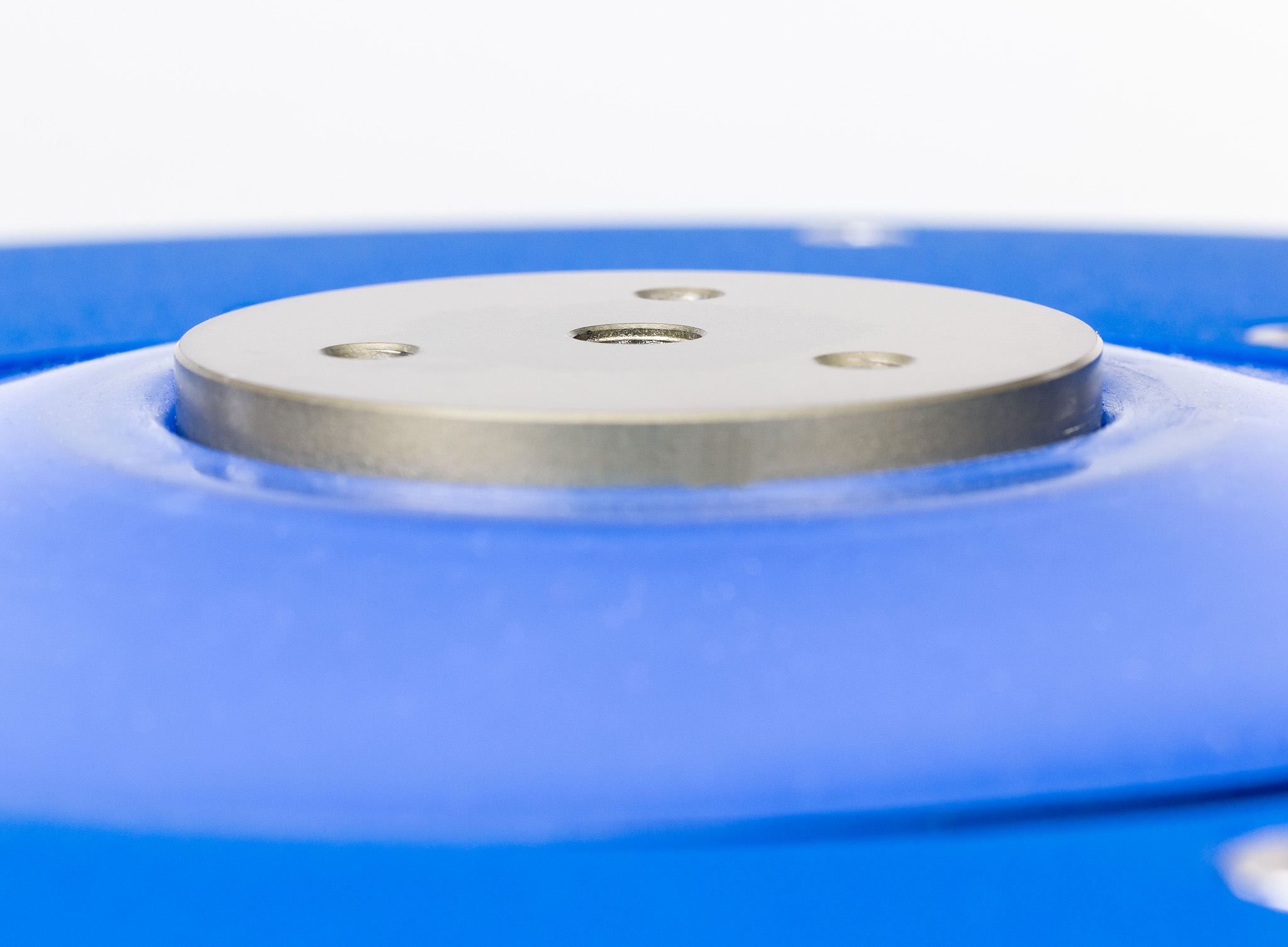

Zur Montage der Prüflinge am Shaker stehen unterschiedliche Methoden zur Verfügung. SE‑20 und SE‑29 verfügen über Schraub­gewinde, mit denen die Sensoren direkt oder über diverse Adapter angebracht werden können.

Eine Besonderheit ist die Würfelform des SE‑21. Sie erlaubt das Ankleben des Prüflings an eine beliebige Seite und damit die Anregung verschiedener Achsen. Durch die Keramikarmatur aus einem Stück werden etwaige Störeinflüsse ausgeschlossen, die ein größerer, aufgesetzter Adapter verursachen könnte. Auch das gleichzeitige Testen mehrerer Sensoren ist damit möglich.

Support – vor und nach Ihrer Entscheidung.
Unsere Experten beraten Sie zur Auswahl der passenden Technik und deren Implemen­tierung in Ihre individuelle Testumgebung. Wir sorgen für einen reibungs­losen Start und unterstützen Sie bei neuen Herausforderungen.

+49 351 400 24 0

Zum Kontaktformular

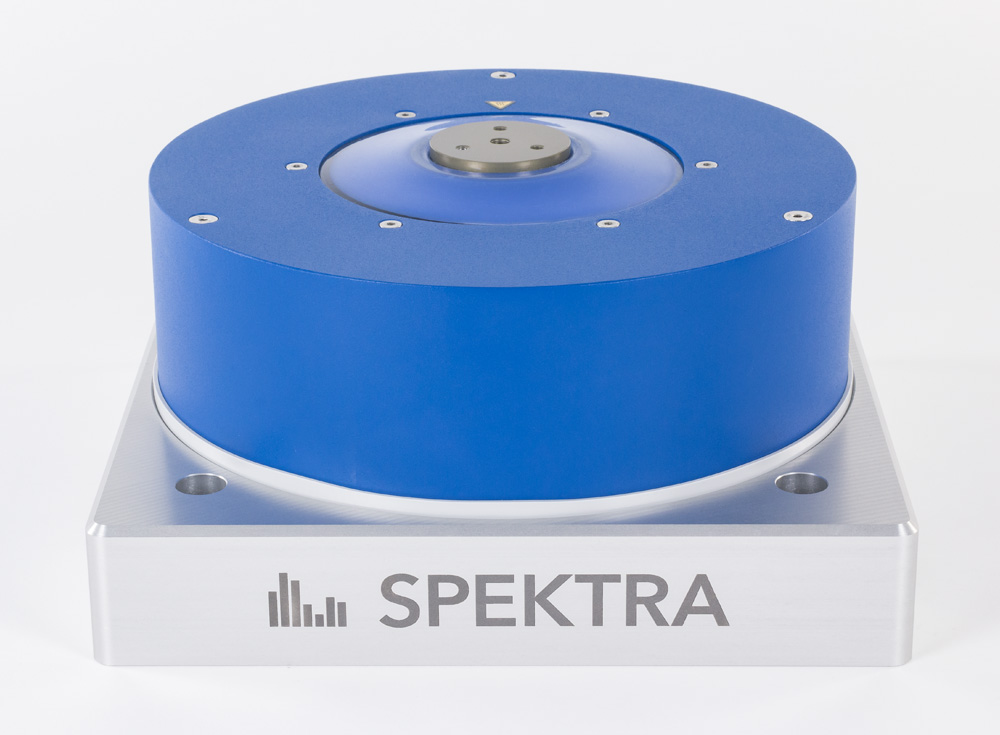

Entdecken Sie den SE-20 Schwingungserreger

Zubehör und Optionen

Effizientes Testen, Charakterisieren und Kalibrieren von Sensoren erfordert reibungs­lose Testabläufe und verlässliches Equipment. Damit Sie exakte Werte ermitteln, Störein­flüsse minimieren und gleichzeitig kosten- und zeitbewusst arbeiten können, ist ein speziell abgestimmtes Technik-Setup unerlässlich.

Aus den Erfahrungen unserer täglichen Test- und Kalibrieraufgaben haben wir für Sie sinn­volle Optionen und ergänzendes Zubehör entwickelt. Mit diesen Erweiterungen sind Sie für alle Anwendungen gerüstet und können Ihren Ergebnissen vertrauen.

  • interne IEPE-Referenzbeschleunigungs­sensoren für Kalibrier-/Mess­anwendungen
  • passender Leistungsverstärker PA 500 DM
  • Schwenkgestell für beliebigen Winkel zwischen 0°... 90°
  • Adapter-Sets zur Montage unterschiedlichster Sensoren
  • Adapter für Näherungssensoren
  • Zubehörset für aktive Shakerkühlung
  • Ausleseset für internen Temperatur­sensor
  • diverses Zubehör wie Kabel, Verbinder, Adapter und Werkzeug

Schwenkgestell

Erlaubt das Kippen und Feststellen des Erregers in einem beliebigen Winkel. Mit exakten Anschlägen bei 0° und 90°.

Zum Produkt

Leistungsverstärker

Für die SE-2X-Erregerserie bieten wir passende Leistungs­verstärker mit geringer harmonischer Verzerrung und hoher Zuverlässigkeit.

Zum Produkt

Adapter als Teil des CV-10 Zubehoers.

Adapter

Bei uns erhalten Sie zusätzlich unterschiedliche Klebeadapter sowie Gewindestifte und -buchsen für die Befestigung Ihrer Sensoren.

Zu den Produkten

Kabel als Teil des CV-10 Zubehörs.

Kabel

Für den Anschluss Ihres Sensors bieten wir als Zubehör verschiedene Kabel und Kabeladapter, die für Test- und Kalibrieraufgaben geeignet sind.

Zu den Produkten

Entwickelt und hergestellt in Dresden/Germany.
