CS

CS Q-LEAP™ GYRO mit DRE-01

bookmark_border
Meine Merkliste

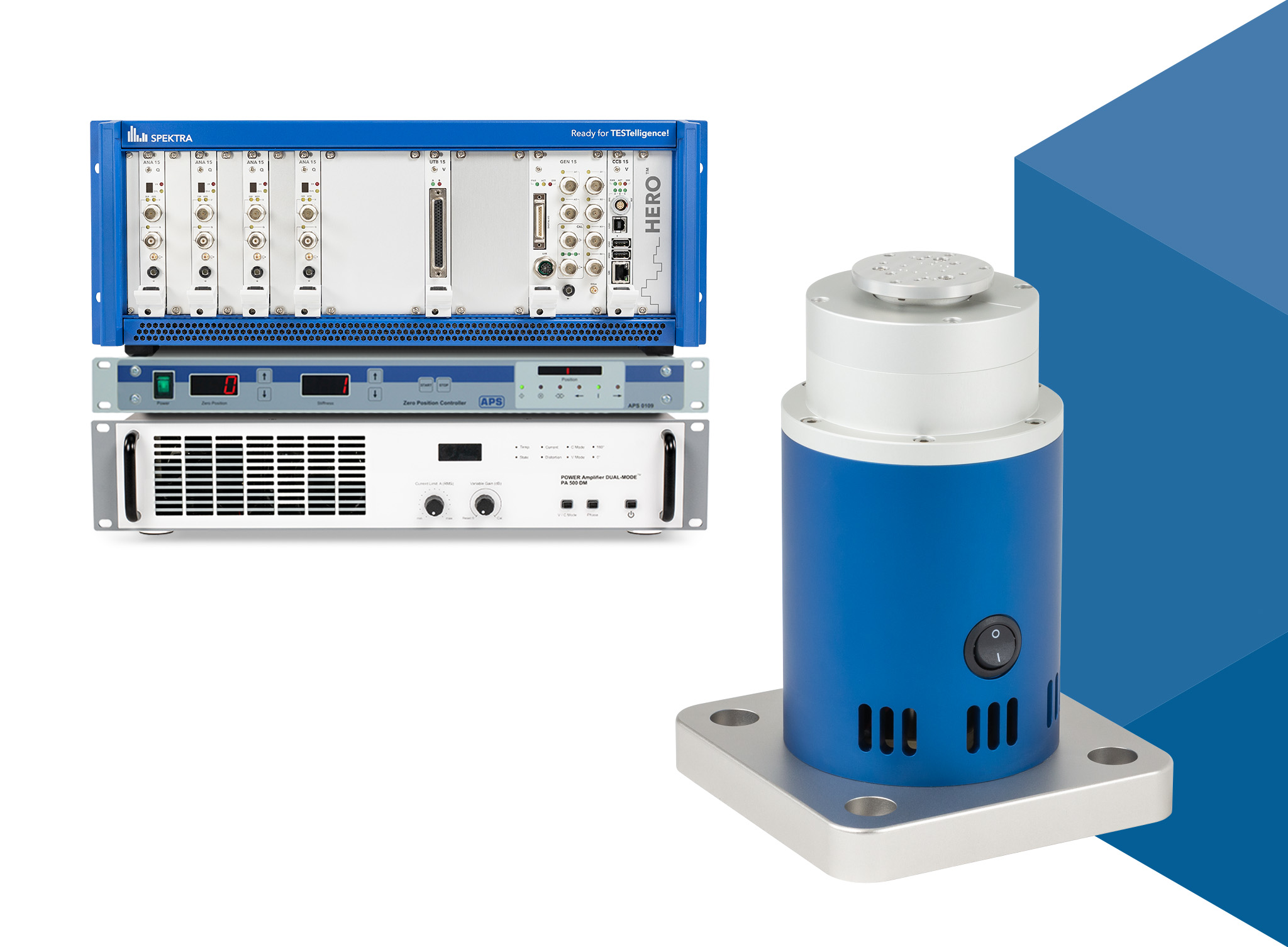

CS Q-LEAP™ Kalibriersystem mit Dreherreger DRE-01, HERO™ Schwingregelsystem, Nulllageregler, Verstärker und Software. Dieses System wird für die Kalibrierung von Winkelgeschwindigkeitssensoren und -messsystemen eingesetzt. Typische Prüflinge sind Gyrosensoren (Winkelgeschwindigkeit/Beschleunigung), Trägheitsmesseinheiten (IMU) und Drehratenmesssysteme.

Downloads:

Merkmale

  • Drehmoment: 0,95 Nm (Sinus Spitze)
  • Frequenzbereich:
    • 1 Hz...200 Hz – rückführbar, für Kalibrierungen
    • > 200 Hz...5 kHz – erweiterter Bereich für Testzwecke
  • Rückführbar auf die PTB (Physikalisch-Technische Bundesanstalt)
  • Kalibrierung von Winkelgeschwindigkeitssensoren und -messsystemen nach ISO 17025: Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
  • Integrierte Sensordatenbank
  • Integrierte e-Cal™ Software zur Erstellung von Kalibrier­scheinen (Druck, PDF...)
  • Einfacher Datenaustausch mit Anwendungen wie ERP-Systemen oder Messmittel­datenbanken

Technische Daten

  • Winkel, max.: 30° (Spitze - Spitze)
  • Winkelgeschwindigkeit, max.: 5300 °/s2 (Sinus Spitze)
  • Winkelbeschleunigung, max.: 2500000 °/s2 (Sinus Spitze)
  • Prüflingsmasse, max.: 0,5 kg

CS Q-LEAP™ Software

  • Sinus Kalibrierung
  • Sinus Sweep
  • Schwingungsmessung
  • Bereitstellung
  • mehr Infos

Typische Prüflinge

  • Gyrosensoren (Winkelgeschwindigkeit/Beschleunigung)
  • Trägheitsmesseinheiten (IMU)
  • Drehratenmesssysteme

Normen

  • ISO 17025: Allgemeine Anforderungen über die Kompetenz von Prüf- und Kalibrierlaboratorien

Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.

DRE-01

DRE-01

Der dynamische Rotationserreger DRE-01 findet Anwendung bei der Kalibrierung von Drehschwingungssensoren (Winkelgeschwindigkeit/Beschleunigung) und zur Charakterisierung von MEMS Sensoren. Er zeichnet sich durch eine sehr geringe Verzerrung der Bewegung aus, bietet einen integrierten Überlastschutz und Kühlung für verbesserte Leistung und kann mit jedem Signalgenerator oder Schwingungsregler betrieben werden.

Dynamischer Rotationserreger

chevron_right
Lageregler APS 0109

APS 0109

APS 0109

Der APS 0109 regelt automatisch die Nulllage von Schwingungserregern, unabhängig von deren Belastung. Insbesondere für luftgelagerte Schwingungserreger ohne integrierte Lastkompensationsautomatik ist ein Lageregler vom Typ APS 0109 unverzichtbar.

Nulllage-Regler

chevron_right
Das Schwingregelsystem HERO von SPEKTRA

HERO™

HERO™

HERO™ ist das Herzstück der CS Q-LEAP™ Kalibriersysteme. Er bietet eine Vielfalt an Ausgabemöglichkeiten, Schnittstellen für den Datenimport und -export sowie eine leistungsstarke digitale sowie analoge Signalverarbeitung. Der HERO™ kann mit vielerlei Baugruppen flexibel konfiguriert werden.

HERO™ Schwingregel- und messsystem

chevron_right
Vorderansicht des PA 500 DM

PA 500 DM

PA 500 DM

Für alle Schwingungserreger die einen 500 VA Leistungsverstärker (Lastimpedanz 4 Ω) benötigen. Der PA 500 DM bietet einen max. Frequenzbereich DC...200 kHz, geringe harmonische Verzerrung, hohe Betriebszuverlässigkeit auch bei Temperatur- und Netzschwankungen und hilfreiche Schutzfunktionen.

500 VA Leistungsverstärker

chevron_right
