SE-221

bookmark_border
Meine Merkliste

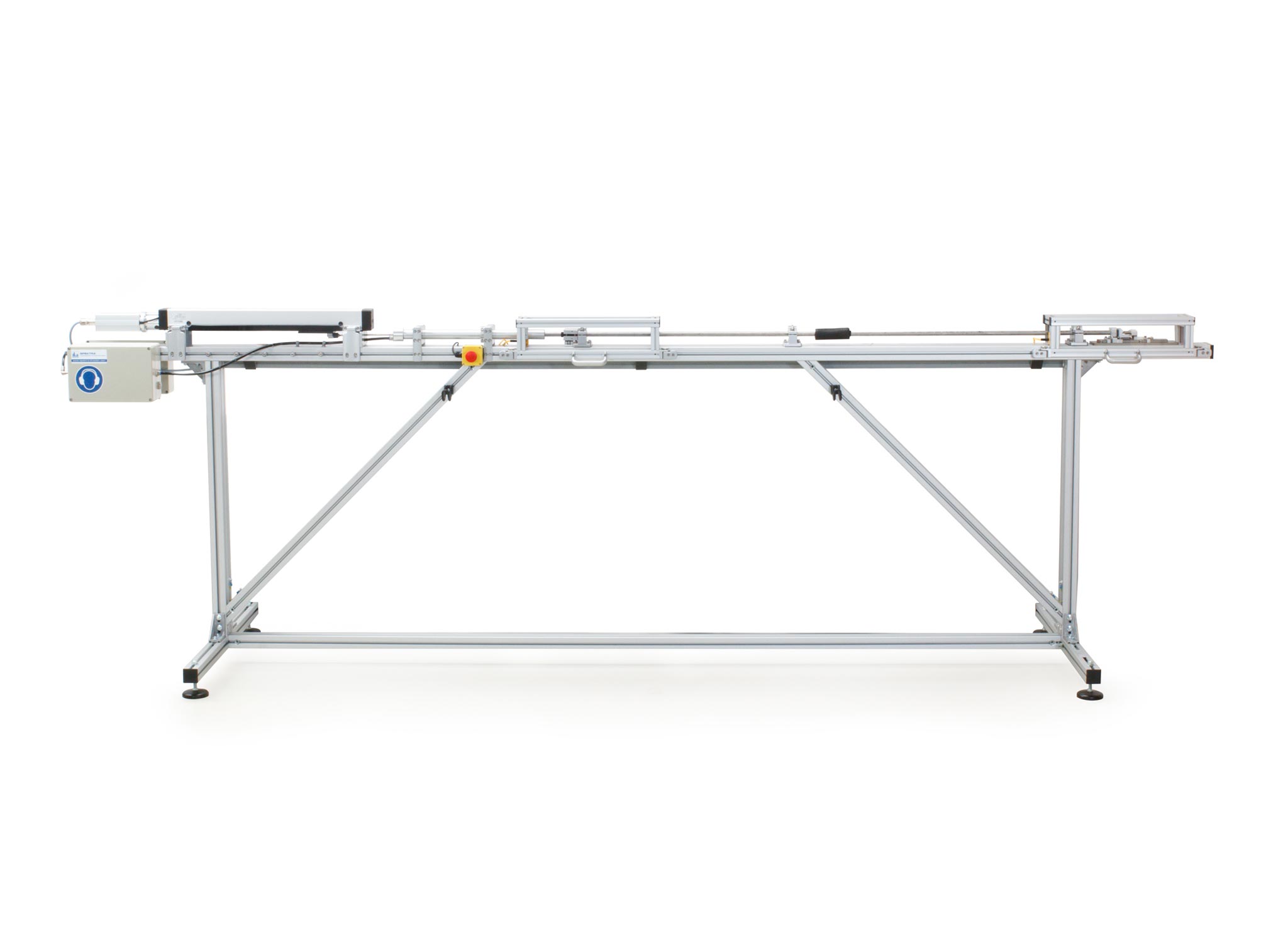

Stoßerreger zur Prüfung und Kalibrierung von Stoßaufnehmern sowie von kompletten Messgeräten (Messketten) nach ISO 16063-22. Der SE-221 ermöglicht die Sekundärkalibrierung von Stoßsensoren in sehr hoher Präzision und Effizienz mit Stoßamplituden bis zu 200 000 gn - je nach Wahl des Hopkinson-Stabes. Typische Anwendungen finden sich in akkreditierten Kalibrierlaboratorien, Forschung und Entwicklung, Luft- und Raumfahrtindustrie, Sensorherstellern oder Metrologieinstituten (NMI). Die bekannte SPEKTRA Qualität garantiert die Durchführung von automatischen Kalibrierungen mit hervorragender Wiederholbarkeit der sinusförmigen Stöße.

Downloads:

Technische Daten

  • Stoß-Amplituden:
    High shock-Stab: 1 000 gn ...100 000 gn
    Very high shock-Stab: 5 000 gn ... 200 000 gn
  • Prüflingsmasse (DUT), max.: 15 g / 30 g
    (je nach Wahl des Hopkinson-Stabes)
  • Lage des Prüflings bei Stoßeinleitung: horizontal
  • Druckluftversorgung: 4 bar

Features

  • sinusförmiger Stoß-Impuls als Anregungsart
  • vollautomatische Kalibrierung gemäß eigener Spezifikation möglich (bis zu 20 Stöße/Minute)
  • sehr gute Reproduzierbarkeit der Stöße
  • pneumatischer Impulserzeuger
  • Referenzssensor Dehnungsmessstreifen BN-19
  • Shock Control Unit

Einsatzbereiche

  • Stoßtests an kleinen Komponenten und Baugruppen
  • Sekundärkalibrierung von Stoß-Beschleunigungsaufnehmern sowie kompletten Messketten nach ISO 16063-22 (Vergleichskalibrierung mit Referenzaufnehmer)
  • Sekundärkalibrierung von Stoßaufnehmer-Bezugsnormalen

Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.
