SE-201

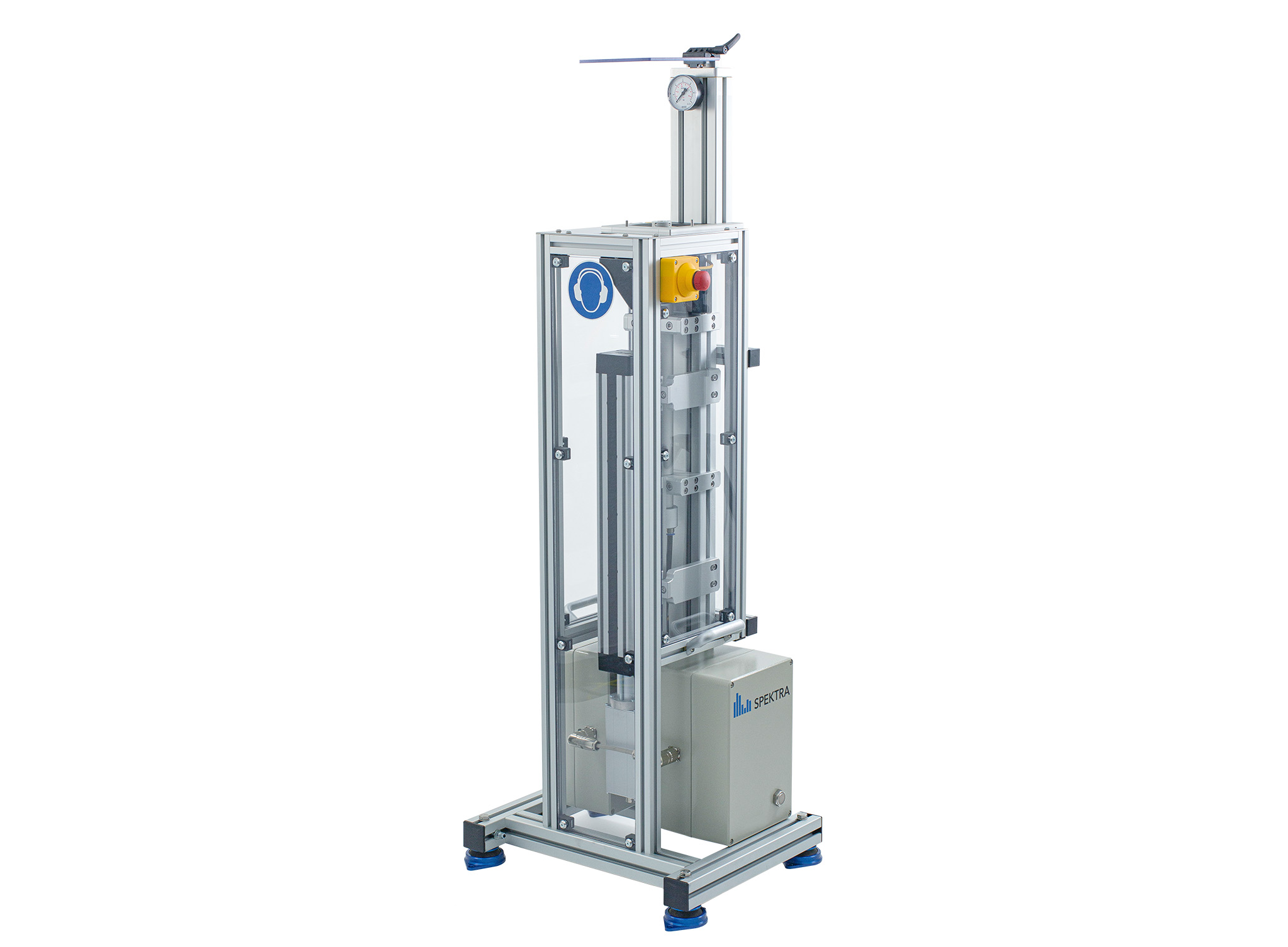

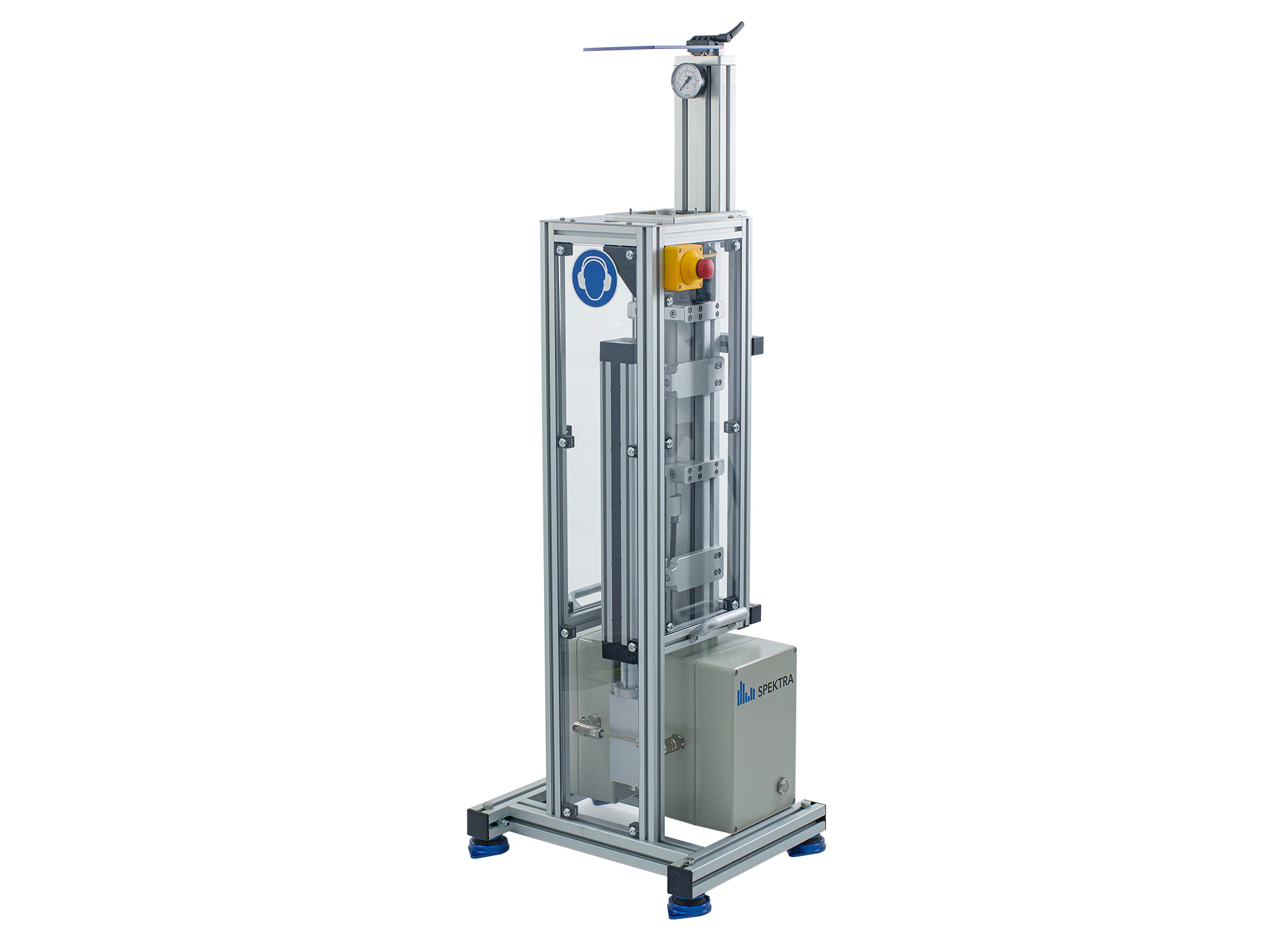

Pneumatischer Stoß-Erreger zum Test und Kalibrierung von Stoßsensoren und Messketten. Der SE-201 besitzt einen großen Amplitutenbereich und ist auch für vollautomatische Tests mit sehr hoher Qualität und Leistungsfähigkeit geeignet. Dabei sind die Stöße, mit einer maximalen Prüflingsmasse bis 80 g, sehr gut reproduzierbar. Alle mechanischen Komponenten des Erregers sind auf hohe Standfestigkeit ausgelegt.
Downloads:
Technische Daten
- Stoß-Amplituden: 5 gn…10 000 gn
- Prüflingsmasse (DUT), max.: 80 g
- Lage des Prüflings bei Stoßeinleitung: vertikal
- Pulsdauer (typisch): 0.1 ms…5 ms
- erf. Druckluftversorgung: 6 bar
Features
- sehr gute Reproduzierbarkeit der Stöße
- Halbsinus Stoß als Anregungsart
- vollautomatische Kalibrierung gemäß eigener Spezifikation möglich (max. 1 Stoß/s)
- automatische Amplitudenanregung bis 60 000 m/s² realisierbar
- sehr geringe Querbeschleunigung des Prüflings
- pneumatischer Impulsgenerator
- Referenznormal BN-02
- Shock Control Unit
Einsatzbereiche
- Stoßtests an kleinen Komponenten und Baugruppen
- Sekundär Kalibrierung von Stoßsensoren und Messketten nach ISO 16063-22
- Sekundär Kalibrierung von Aufnehmer-Bezugs-Normalen
Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.
